8.生成树

1. 生成树
以太网交换网络中为了进行链路备份，提高网络可靠性，通常会使用冗余链路。但是使用冗余链路会在交换网络上产生环路，引发广播风暴以及MAC地址表不稳定等故障现象，从而导致用户通信质量较差，甚至通信中断。为解决交换网络中的环路问题，提出了生成树协议STP（Spanning Tree Protocol）。
与众多协议的发展过程一样，生成树协议也是随着网络的发展而不断更新的，从最初的IEEE 802.1D中定义的STP到IEEE 802.1W中定义的快速生成树协议RSTP（Rapid Spanning Tree Protocol），再到最新的IEEE 802.1S中定义的多生成树协议MSTP。
点击导航栏：配置 –> RSTP全局 配置 –> RSTP端口


根桥：首先比较交换机的优先级，优先级小的交换机作为根桥交换机；如果优先级都相同，则选择MAC地址小的作为根桥交换机。
根端口：在每一个非根桥交换机上选举一个根端口，首先比较交换机端口到达根桥的链路的开销值（越小越优）；如果开销值一样，则比较上行交换机的桥ID（优先级—>MAC地址）；如果存在两条链路，则选举上行链路交换机端口号比较小的那一条链路所在的端口成为根端口。
指定端口：在每一段链路上选举一个指定端口（一般根桥的接口都是指定端口）比较在链路两端的交换机的根端口到达根桥的开销，开销小的一边成为指定端口；如果开销一样，则比较链路两端的交换机的桥ID大小，桥ID小的成为指定端口，对端的端口成为阻塞端口。
阻塞端口：通过以上的选举完成后，链路上的端口没有被选举的成为阻塞端口
2. 示例

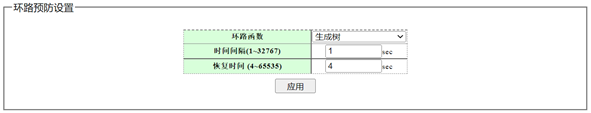

1、点击导航栏：配置 –> 环路保护 开启生成树。

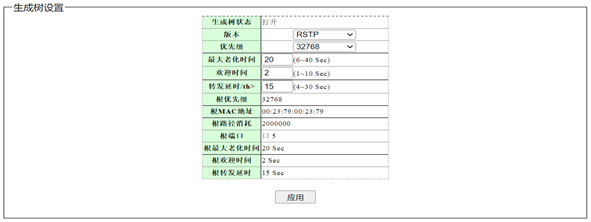

2、点击导航栏：配置 –> RSTP全局 设置交换机优先级。

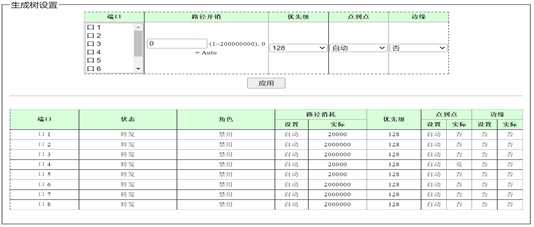

3、点击导航栏：配置 –> RSTP端口 设置路径开销。

4、用3台交换机组成如下图拓扑。

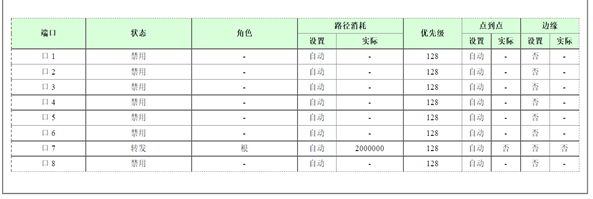

5、交换机经过计算，会自动选举出根交换机，根端口，阻塞端口。

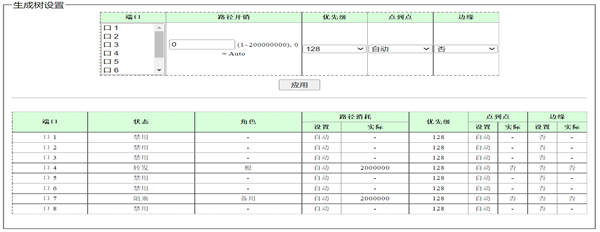

6、断开根端口，更改拓扑，交换机重新选择根端口。
