LACP配置

1. LACP配置
动态链路聚合
基于IEEE802.3ad标准的LACP（Link Aggregation Control Protocol，链路汇聚控制协议）是一种实现链路动态汇聚与解汇聚的协议。LACP协议通过LACPDU（Link Aggregation Control Protocol Data Unit，链路汇聚控制协议数据单元）与对端交互信息。
开启某端口的LACP协议后，该端口将通过发送LACPDU向对端通告自己的系统优先级、系统MAC、端口优先级、端口号和操作Key。对端接收到这些信息后，将这些信息与其它端口所保存的信息比较以选择能够汇聚的端口，从而双方可以对端口加入或退出某个动态汇聚组达成一致。
动态LACP汇聚是一种系统自动创建或删除的汇聚，动态汇聚组内端口的添加和删除是协议自动完成的。只有速率和双工属性相同、连接到同一个设备、有相同基本配置的端口才能被动态汇聚在一起。
添加动态链路聚合操作步骤：

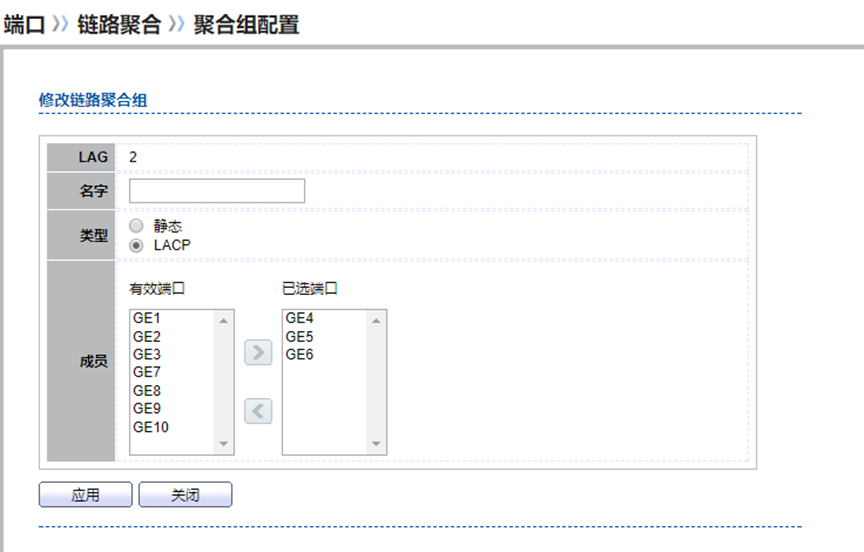

1. 单击导航栏中“端口 > 链路聚合 > 聚合组配置”菜单，进入链路聚合组配置界面，选择要配置的链路汇聚组ID，点击修改按钮进入修改页面，选择类型为LACP，如下图所示：

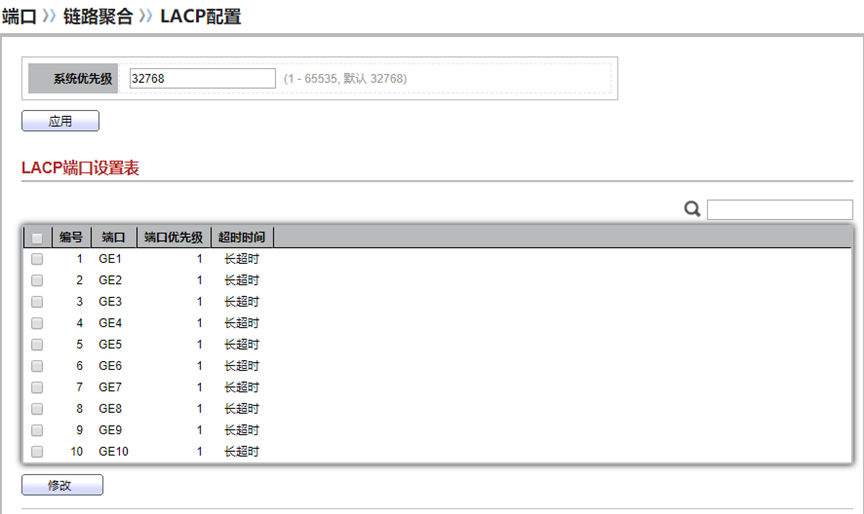

2. 单击导航栏中“端口 > 链路聚合 > LACP配置”菜单，进入LACP属性配置页面，可以配置LACP相关属性，如系统优先级，端口优先级，端口超时方式等，如下图：

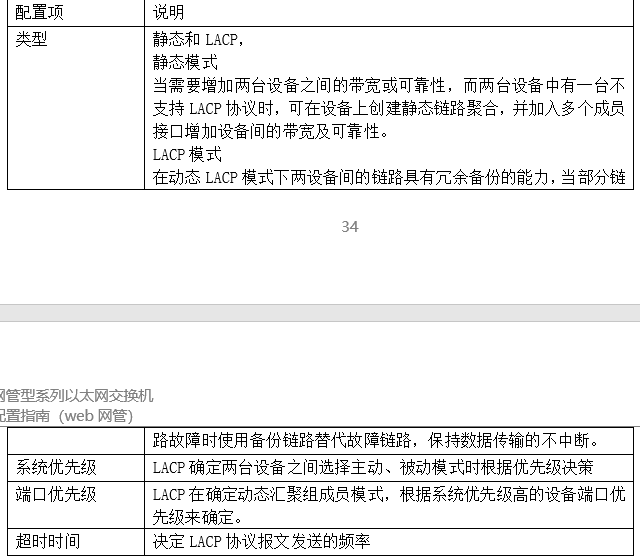

   界面信息含义如下表

   说明：
   改变Eth-Trunk工作模式前请首先确保该Eth-Trunk中没有加入任何成员接口，否则无法修改Eth-Trunk的工作模式。
   本端和对端配置的工作模式应保持一致。

举例说明

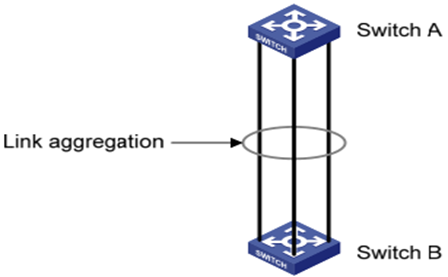

以太网交换机 Switch A 使用 3 个端口（GE1～GE3）汇聚
接入以太网交换机 Switch B，实现流量在各成员端口中的负载分担。
下面的实际配置中，将采用动态汇聚方式分别进行举例。

操作步骤：

说明：
以下只列出对 Switch A 的配置，对 Switch B 也需要作相同的配置，才能实现端口
汇聚。

操作步骤：

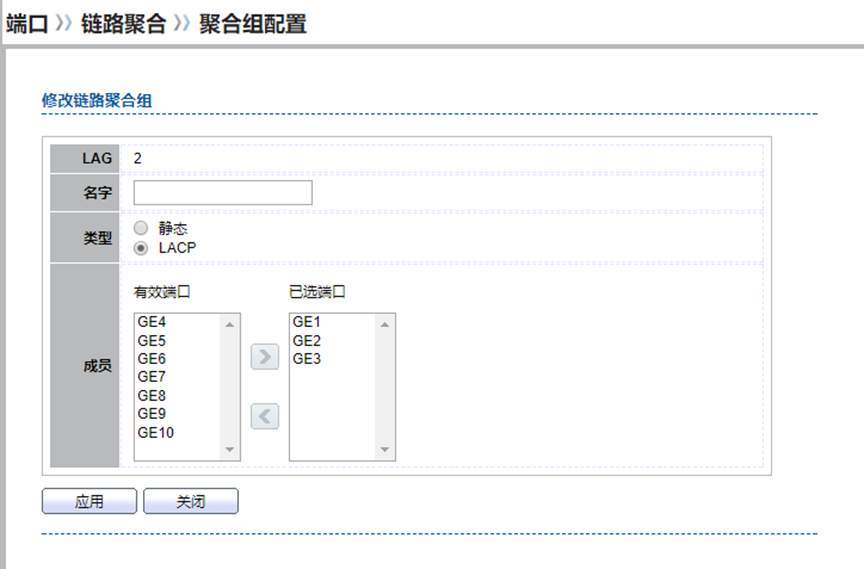

1. 单击导航栏中“端口 > 链路聚合 > 聚合组配置”菜单，进入链路聚合组配置界面，选择LAG 2，单击“修改”，选择GE1-GE3，选择类型为LACP，点击“应用”即可，如下图：
