VLAN配置

1.创建VLAN

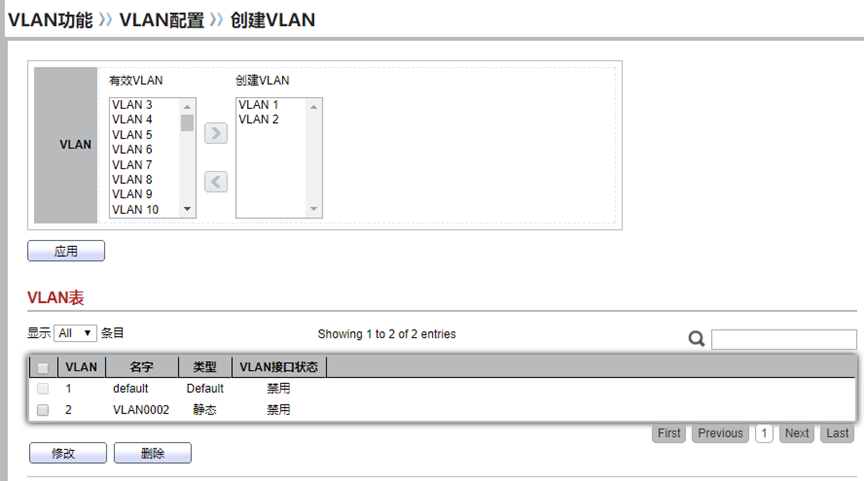

1. 单击导航树中的“VLAN功能 > VLAN配置 > 创建VLAN”菜单，进入创建VLAN界面，选择有效VLAN框内的VLAN名称，点击向右箭头，移动到创建VLAN框中(最多可以创建256个VLAN)，点击应用保存生效，如下图所示：

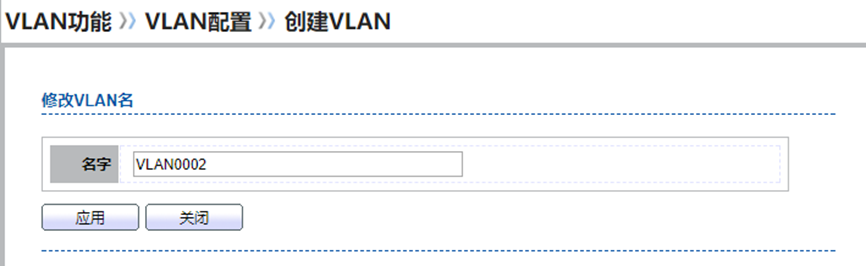

2. 创建VLAN之后，VLAN会显示在VLAN表内，选择需要修改的VLAN，点击修改按钮，进入VLAN修改页面，如下图：

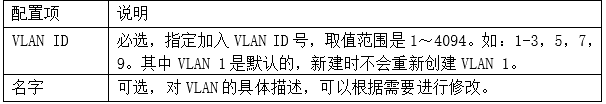

   界面信息含义如下表所示。

   2.设置VLAN
   将当前端口加入指定 VLAN操作步骤：
   将端口加入VLAN有两种方式，一种是一个VLAN下添加多个端口，一种是一个端口加入到多个VLAN中，此两种操作方式因为目的不同，因此采用两种配置方式实现。
   一个VLAN下添加多个端口：

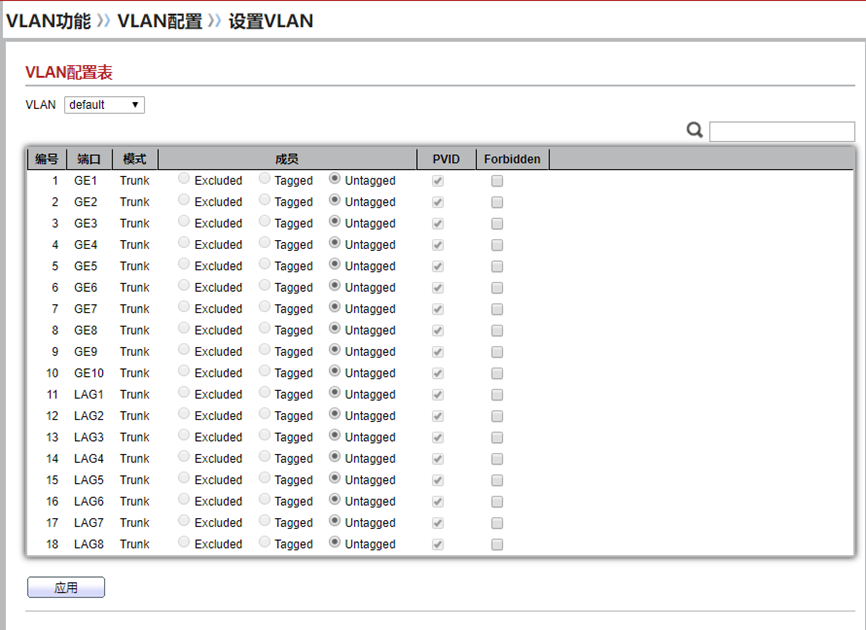

3. 单击导航树中的“VLAN功能 > VLAN配置 > 设置VLAN”菜单，进入VLAN配置界面，此时界面中先通过左上角选择需要配置的VLAN ID，然后点选操作配置VLAN中的端口信息，如下图所示：

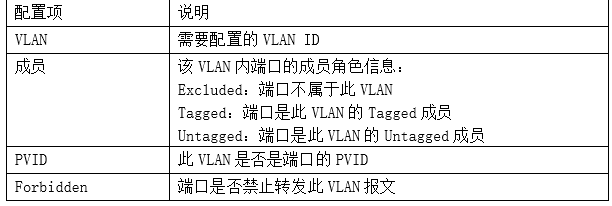

   界面信息含义如下表所示。

   3.成员配置

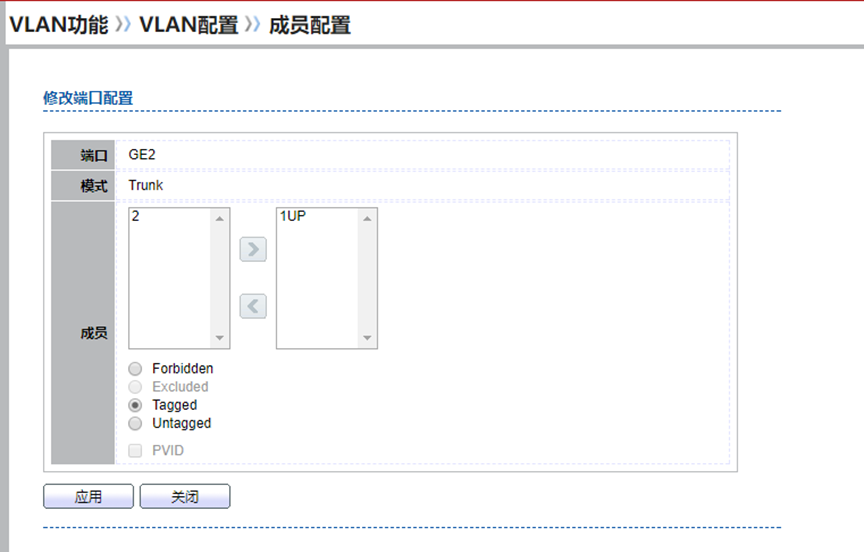

4. 单击导航树中的“VLAN功能 > VLAN配置 > 成员配置”菜单，进入成员配置界面，选择需要配置的端口，点击修改，进行该端口的VLAN属性配置：

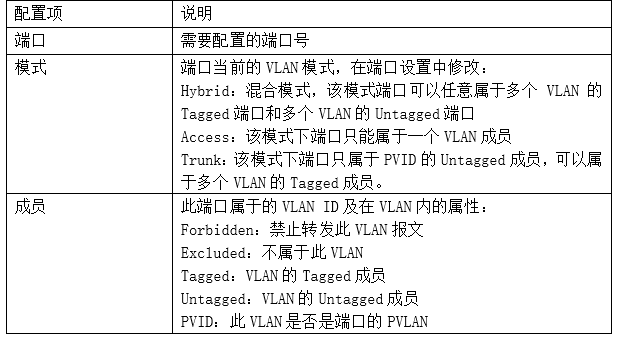

   界面信息含义如下表所示。

   4.端口配置
   802.1Q介绍
   Trunk配置，Trunk类型的接口用来连接其它交换机设备，它主要连接干道链路。Trunk接口允许多个VLAN的帧通过。Trunk链路的封装协议是IEEE 802.1q，IEEE 802.1q是虚拟桥接局域网的正式标准，对Ethernet帧格式进行了修改，在源MAC地址字段和协议类型字段之间加入4字节的802.1q Tag

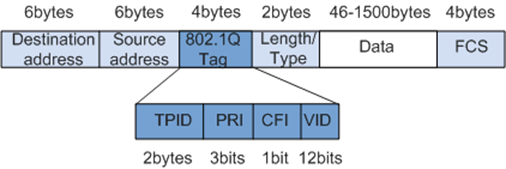

   802.1q帧格式

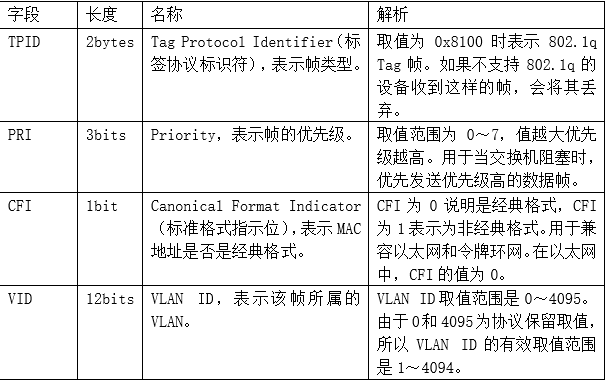

   802.1Q Tag各字段含义介绍

   每台支持802.1q协议的交换机发送的数据包都会包含VLAN ID，以指明交换机属于哪一个VLAN。因此，在一个VLAN交换网络中，以太网帧有以下两种形式：
   有标记帧（tagged frame）：加入了4字节802.1q Tag的帧
   无标记帧（untagged frame）：原始的、未加入4字节802.1q Tag的帧
   Trunk类型的接口用来连接其它交换机设备，它主要连接干道链路。Trunk接口允许多个VLAN的帧通过。
   d. Trunk口配置操作步骤：

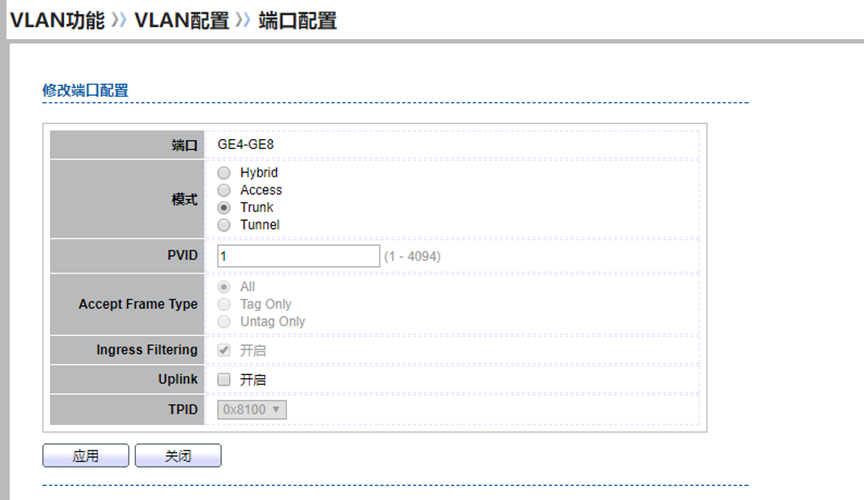

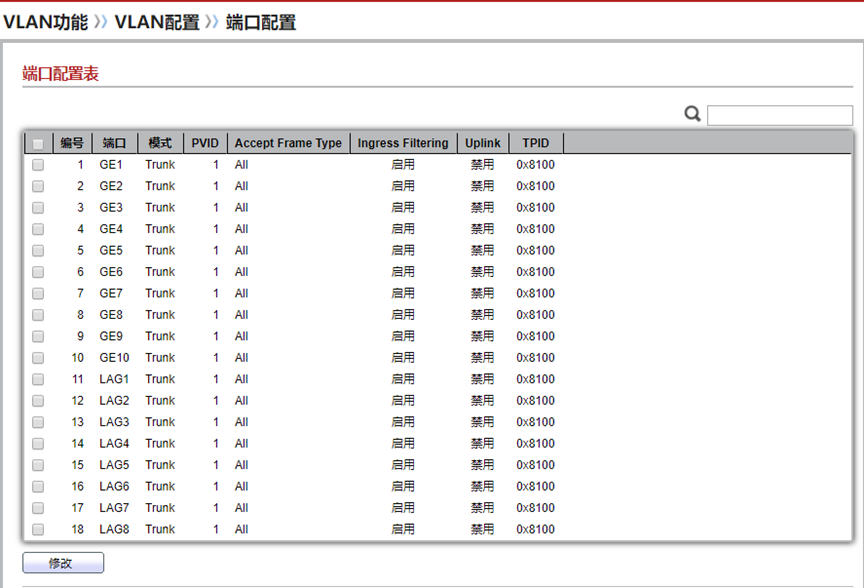

5. 单击导航树中的“VLAN功能 > VLAN配置 > 端口配置”菜单，进入端口配置界面，选择需要配置的端口，点击修改，进行该端口的VLAN属性配置：

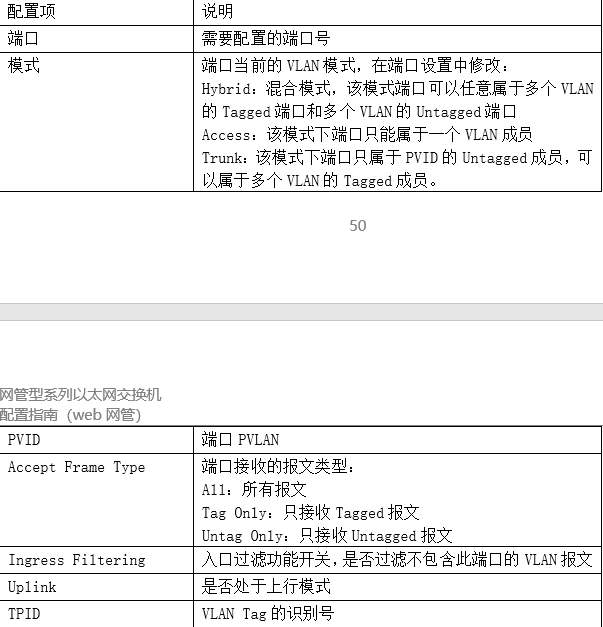

   界面信息含义如下表所示。

   配置举例
   为了让SwitchA和SwitchB之间的链路既支持VLAN2内的用户通讯又支持VLAN3内的用户通讯，需要配置连接接口同时加入两个VLAN。即应配置SwitchA的以太网接口ge1/3和SwitchB的以太网接口ge1/3同时加入VLAN2和VLAN3。

操作步骤：
在SwitchA和SwitchB上分别创建VLAN2和VLAN3，并将连接用户的接口GE1加入到VLAN2，GE2加入到VLAN3，将GE3设置成trunk工作模式，并同时加入到VLAN2和VLAN3中。
