Voice VLAN

1.Voice VLAN
提高语音数据传输优先级的传统处理方法是使用ACL（Access Control List）对语音数据进行区分，并使用QoS（Quality of Service）保证传输质量。为简化用户配置，更方便的管理语音流的传输，提出了Voice VLAN特性。使能Voice VLAN功能的接口根据进入接口的数据流中的源MAC地址字段来判断该数据流是否为语音数据流。源MAC地址符合系统设置的语音设备OUI（Organizationally Unique Identifier）地址的报文认为是语音数据流。接收到语音数据流的接口将自动加入Voice VLAN中传输。从而简化了用户配置，实现了用户方便管理语音数据。
Voice VLAN的OUI地址
OUI地址表示一个MAC地址段。将48位的MAC地址和掩码的对应位作与运算可以确定OUI地址。接入设备的MAC地址和OUI地址匹配的位数，由掩码中全“1”的长度决定。例如，MAC地址为1–1–1，掩码为FFFF-FF00–0000，那么将MAC地址与其相应掩码位执行与运算的结果就是OUI地址0001–0000–0000。
只要接入设备的MAC地址前24位和OUI地址的前24位匹配，那么使能Voice VLAN功能的接口将认为此数据流是语音数据流，接入的设备是语音设备。
Voice VLAN是为用户的语音数据流划分的VLAN。用户通过创建Voice VLAN并将连接语音设备的接口加入到Voice VLAN中，使语音数据流集中在Voice VLAN中进行传输。
网络中经常同时存在语音数据和非语音数据两种流量。语音数据在传输时需要具有比其他业务数据更高的优先级，以减少传输过程中可能产生的时延和丢包现象。
1.功能配置

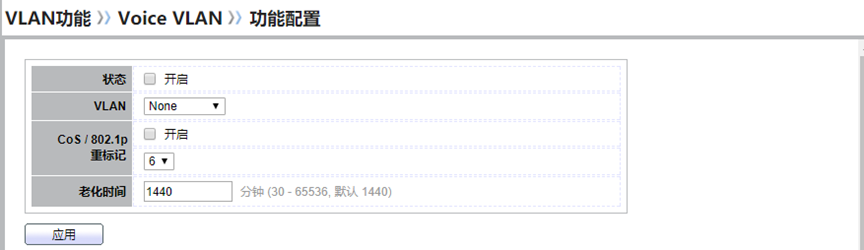

单击导航树中的“VLAN功能 > Voice vlan > 功能配置”菜单，进入语音VLAN的配置界面，如下图所示。

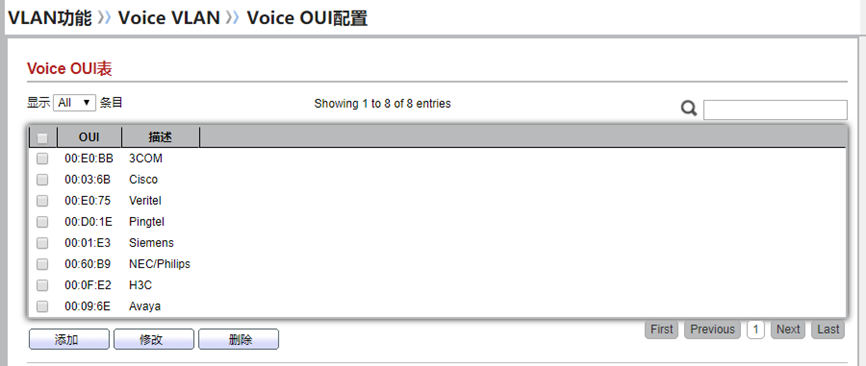

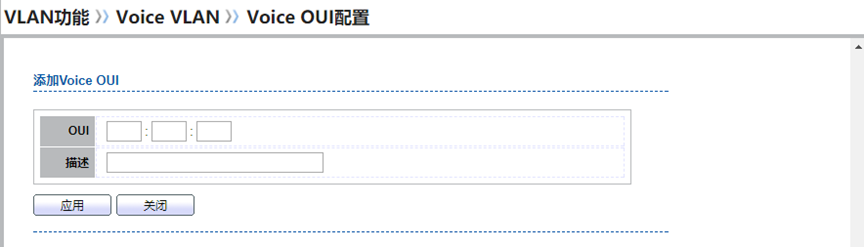

2.单击导航树中的“VLAN功能 > Voice vlan > Voice OUI配置”菜单，进入语音VLAN的OUI地址表配置界面，在此页面配置Voice VLAN的OUI地址段，如下图所示。

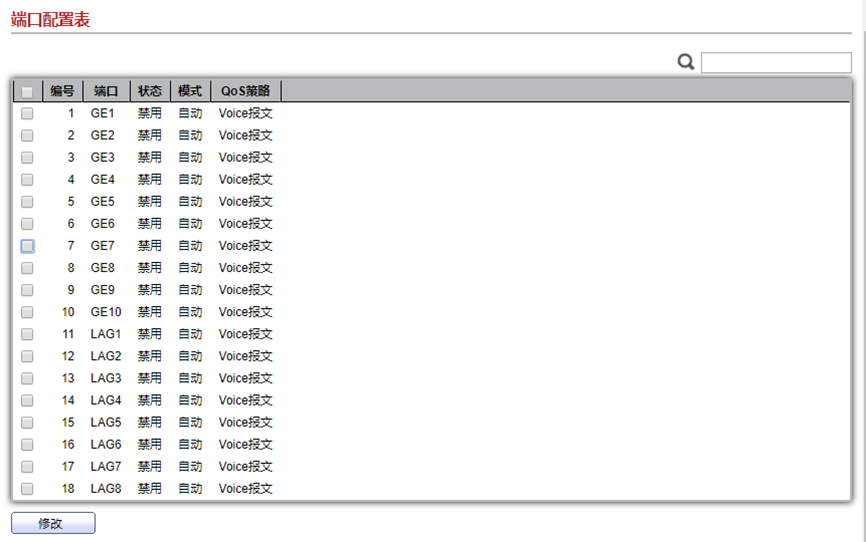

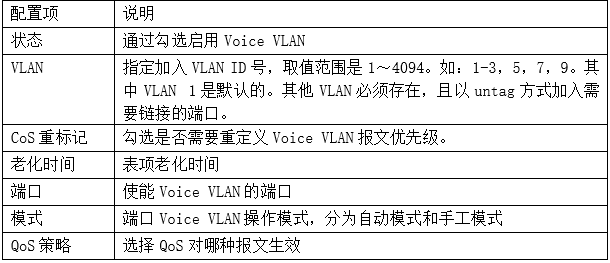

3.填写相应的配置项。

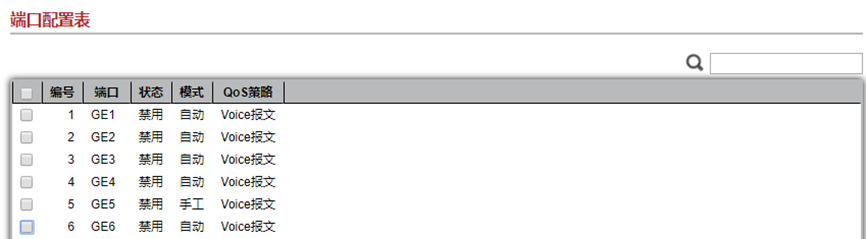

4.先单击“应用”，完成配置，如下图所示。

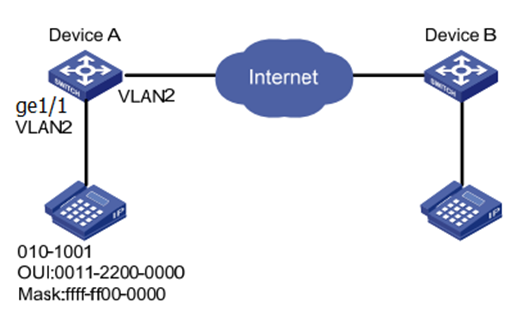

下面举个例子来说明，通过配置手动模式下的 Voice VLAN，使接入 IP 电话的端口通过人为控制加入/退出Voice VLAN，并将语音流在该 VLAN 内传输。 创建 VLAN2 为 Voice VLAN，使其工作在 Voice VLAN 安全模式，只允许语音数据通过。 IP 电话发送 untag 语音流，接入端口是Trunk类型端口GE1。用户需要设置一个自定义的 OUI 地址 0011-22 31-05e1。配置自动模式下的Voice VLAN的组网图

操作步骤：

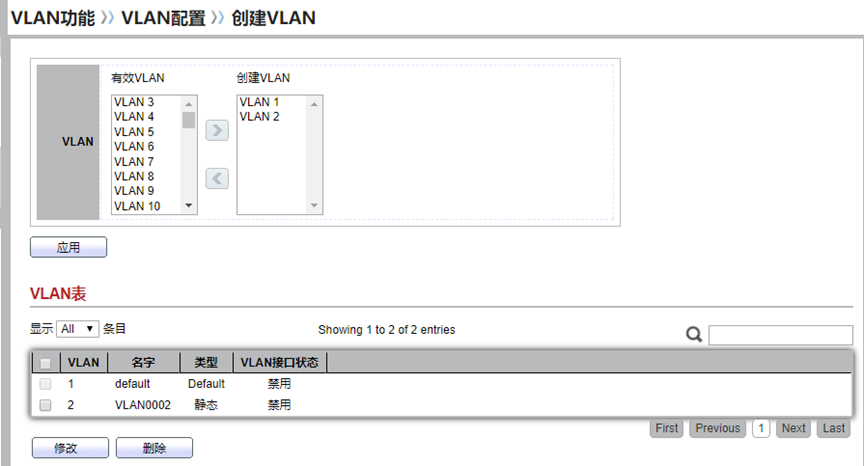

5.创建VLAN，确定员工所属的VLAN。单击导航树中的“VLAN功能 > VLAN配置 > 创建VLAN”菜单，选择VLAN2，向右添加到创建VLAN列表，点击应用生效：

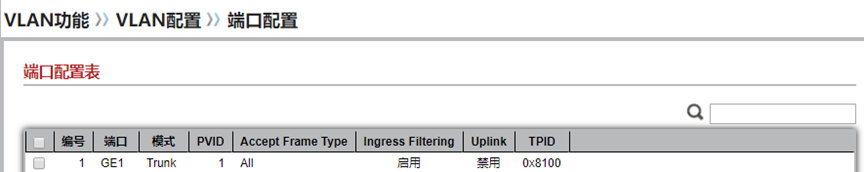

6.配置SwitchA以太网接口GE1为Trunk模式。单击导航树中的“VLAN功能 > VLAN配置 > 端口配置”菜单，选择GE1，点击修改，选择端口模式为Trunk：
