协议VLAN配置

1. 协议VLAN配置
基于协议划分vlan，其原理是根据接口接收到的报文所属的协议（族）类型及封装格式来给报文分配不同的VLAN ID。
网络管理员需要配置以太网帧中的协议域和VLAN ID的映射关系表，如果收到的是untagged（不带VLAN标签）帧，则依据该表添加VLAN ID。优点是：基于协议划分VLAN，将网络中提供的服务类型与VLAN相绑定，方便管理和维护。缺点是：需要对网络中所有的协议类型和VLAN ID的映射关系表进行初始配置。需要分析各种协议的地址格式并进行相应的转换，消耗交换机较多的资源，速度上稍具劣势。
1.1协议组配置

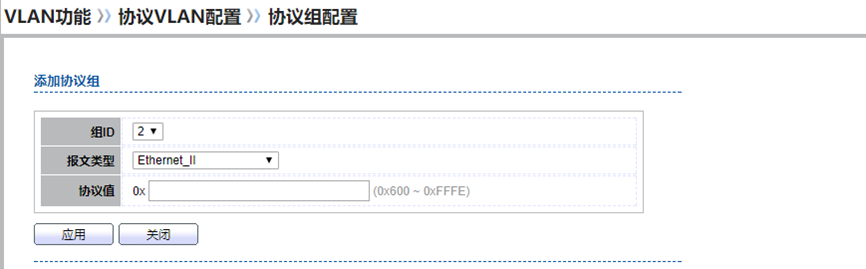

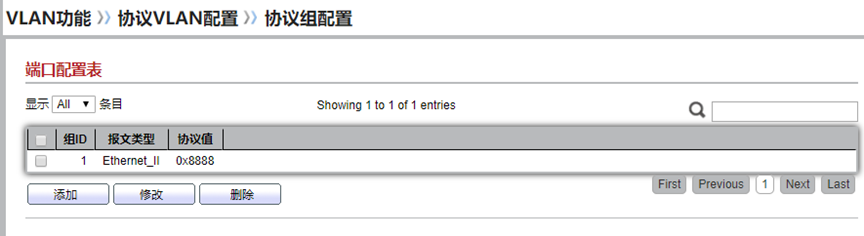

1.单击导航树中的“VLAN功能 > 协议VLAN配置 > 协议组配置”菜单，进入协议VLAN组配置界面，如下图所示。

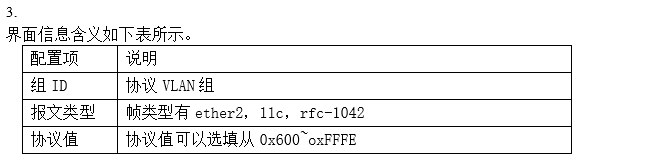

4. 填写相应的配置项。
5. 单击“应用”，完成配置。
   2.协议组绑定

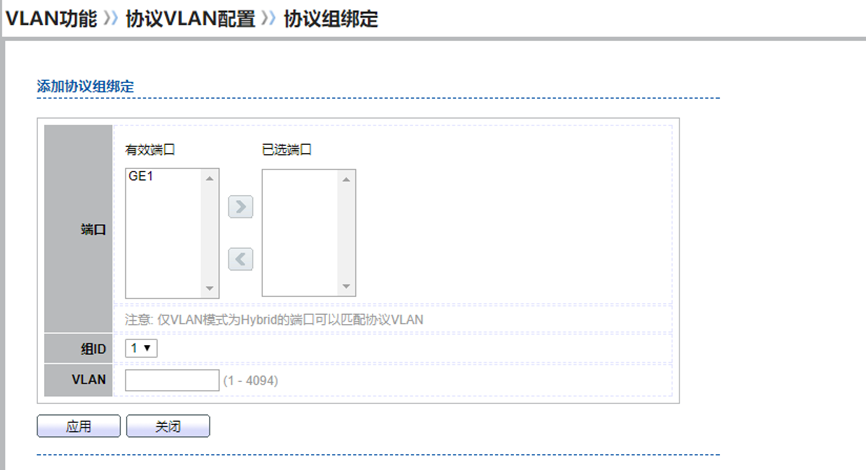

6. 单击导航树中的“VLAN功能 > 协议VLAN配置 > 协议组绑定”菜单，绑定配置的协议号、端口号、VLANID，使协议VLAN配置生效，如下图：


   说明：
   设置匹配协议IPv4与IPv6，需要同时匹配设置ARP协议。

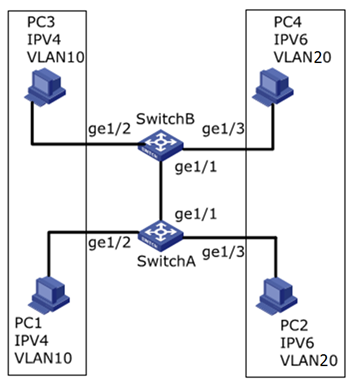

下面举个例子来说明，如下图PC1与PC3之间可以互访，通信协议采用IPv4，将IPv4协议绑定到VLAN10中。PC2与PC4之间可以互访，通信协议采用IPv6，将IPv6协议绑定到VLAN20中。
基于协议划分VLAN组网图

操作步骤：

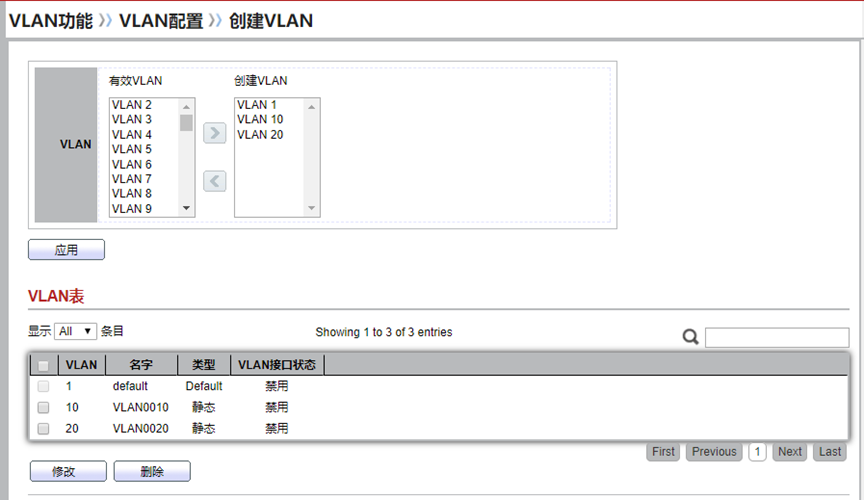

2. 创建VLAN，确定员工所属的VLAN。单击导航树中的“VLAN功能 > VLAN配置 > 创建VLAN”菜单，选择VLAN10、VLAN20，向右添加到创建VLAN列表，点击应用生效：

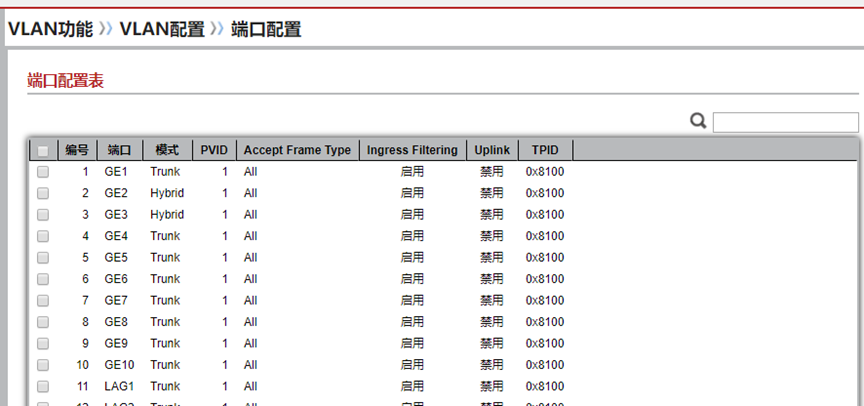

3. 配置SwitchA以太网接口GE2与GE3为Hybrid模式。单击导航树中的“VLAN功能 > VLAN配置 > 端口配置”菜单，选择GE2、GE3，点击修改，选择端口模式为Hybrid：

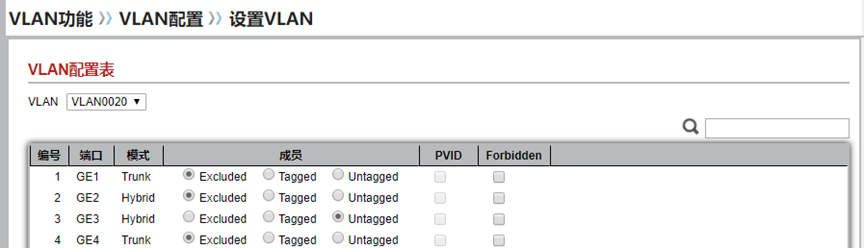

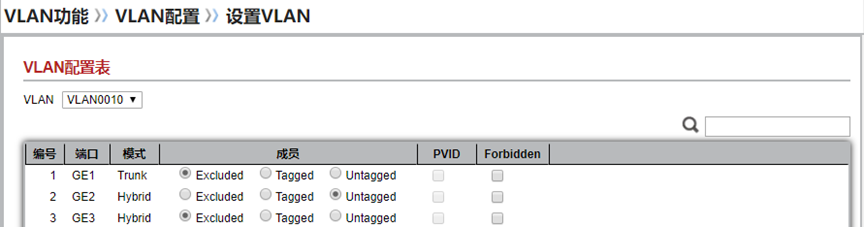

4. 配置GE2端口Untagged加入VLAN10，GE3端口Untagged加入VLAN20。单击导航树中的“VLAN功能 > VLAN配置 > 设置VLAN”菜单，下拉框中选择VLAN10，再选择GE2为Untagged端口。相同配置，将GE3加入VLAN20的Untagged端口，如下图所示：


5. 配置SwitchB以太网接口GE2与GE3以untag方式加入需要链接的端口方式加入VLAN。操作同2、3，不再赘述。

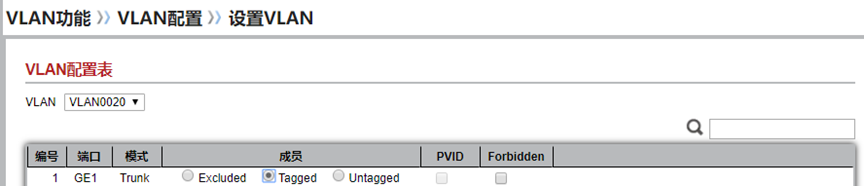

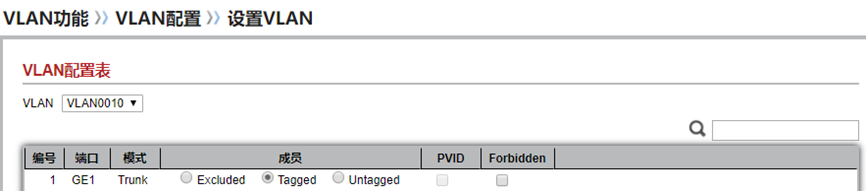

6. 在SwitchA上配置接口GE1以Tagged方式加入VLAN10与VLAN 20。单击导航树中的“VLAN功能 > VLAN配置 > 设置VLAN”菜单，下拉框选择VLAN10，选择GE1为Tagged成员。同理配置VLAN20：

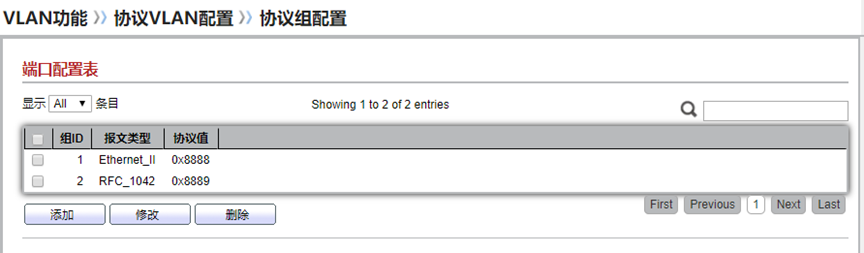

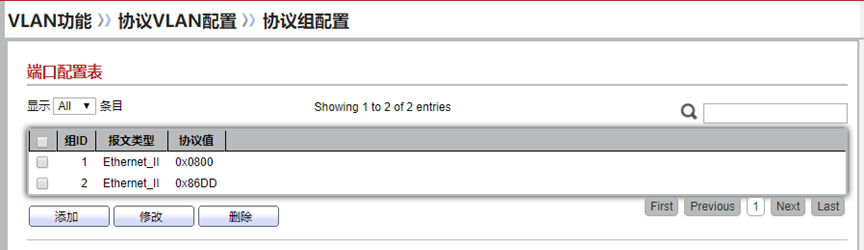

7. 关联协议和VLAN，实现根据接口接收到的报文所属的协议（族）类型给报文分配不同的VLAN ID。单击导航树中的“VLAN功能 > 协议VLAN配置 > 协议组配置 ”菜单，进入协议VLAN组配置界面，添加两条协议组规则：

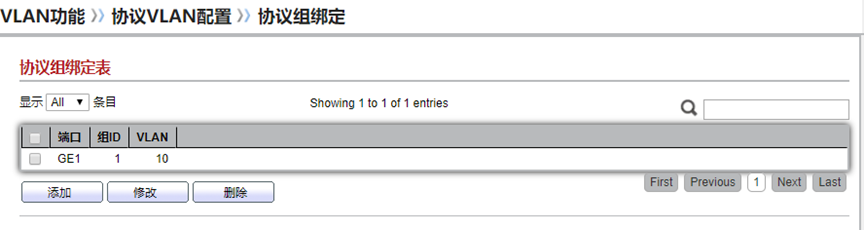

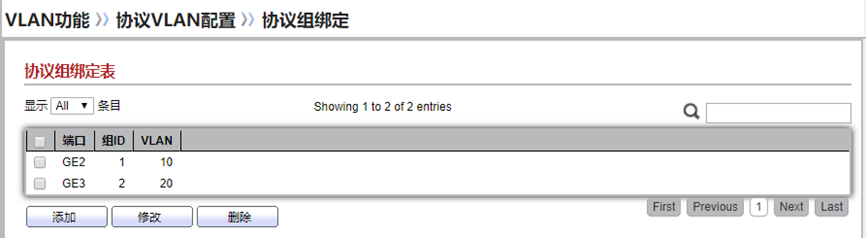

8. 绑定端口、协议组和VLAN。单击导航树中的“VLAN功能 > 协议VLAN配置 > 协议组绑定 ”菜单，进入协议VLAN组配置界面，点击添加，分别将GE2、绑定组ID1和VLAN10绑定，GE3、绑定组ID2和VLAN20绑定：

   3.MAC组配置
   操作步骤：

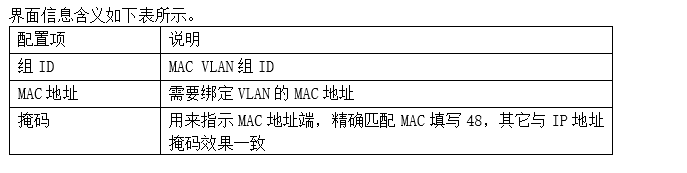

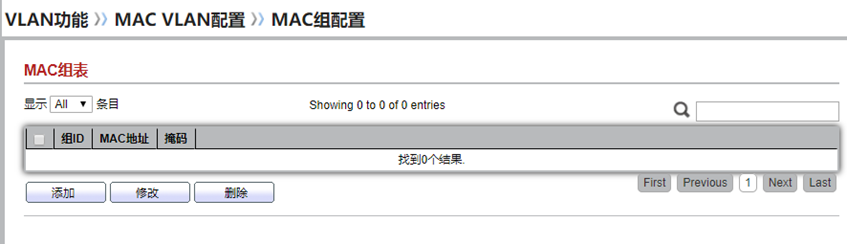

9. 单击导航树中的“VLAN功能 > MAC VLAN配置 > MAC组配置”菜单，进入MAC组配置界面，点击添加按钮，新增一个MAC组，如下图：



   下面举个例子来说明，某公司对信息安全要求较高，要求只有本公司的PC才可以访问公司网络。 如图所示，Switch的接口GE1与SwitchA上行口相连。 SwitchA的下行接口分别与PC1、PC2、PC3相连。 要求PC1、PC2、PC3可以通过SwitchA、Switch访问公司网络，如换成其他PC则不能访问。
   配置思路:采用如下的思路配置基于MAC地址的VLAN划分：
10. 创建相关VLAN。
11. 配置各以太网接口以正确的方式加入VLAN。
12. 配置PC1、PC2、PC3的MAC地址与VLAN关联。
    数据准备:为完成此配置例，需准备如下的数据：
    在Switch上配置接口GE1的PVID为100。 •
    在Switch上配置接口GE1以untagged方式加入VLAN10。
    在Switch上配置接口GE2以tagged方式加入VLAN10。
    在SwitchA上的接口使用默认配置，即所有接口以untagged方式加入VLAN1。
    获取PC1、PC2、PC3的MAC地址，配置MAC地址与VLAN10关联。

配置基于MAC地址的VLAN划分组网图：
操作步骤：

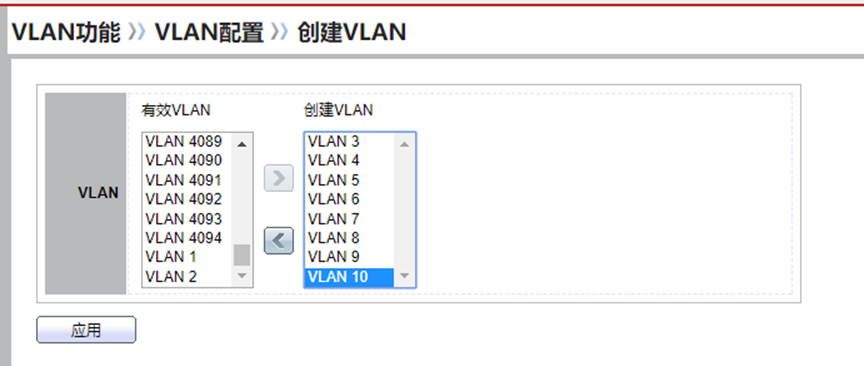

1. 创建VLAN，确定员工所属的VLAN。单击导航树中的“VLAN功能 > VLAN配置 > 创建VLAN”菜单，选择VLAN10，向右添加到创建VLAN列表，点击应用生效：

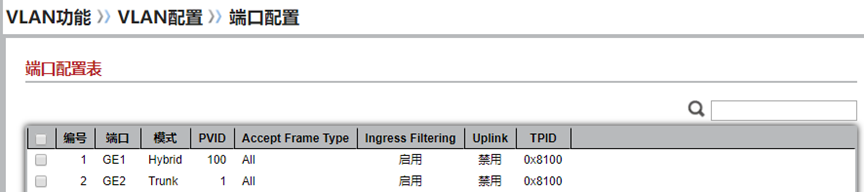

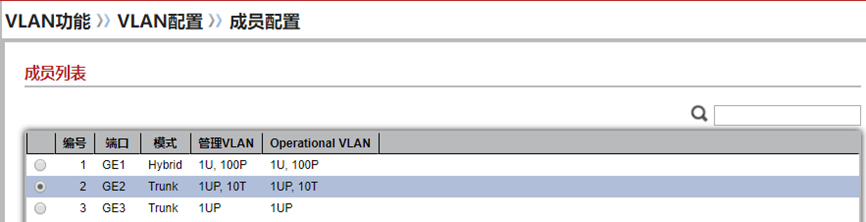

2. 配置Switch以太网接口GE1的模式为Hybrid，端口PVID为100，端口属于VLAN 10的Untagged成员，配置Switch以太网接口GE2的模式为Trunk，并将端口添加到VLAN 10的Tagged成员列表中：

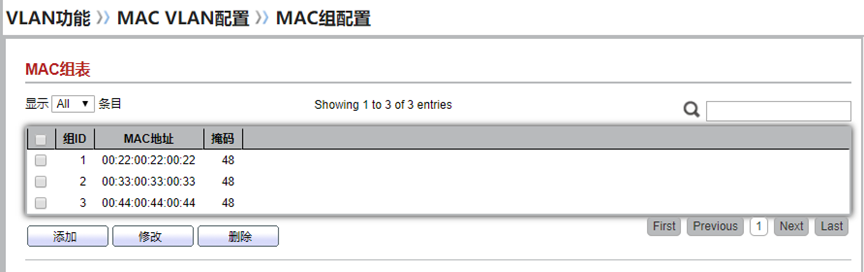

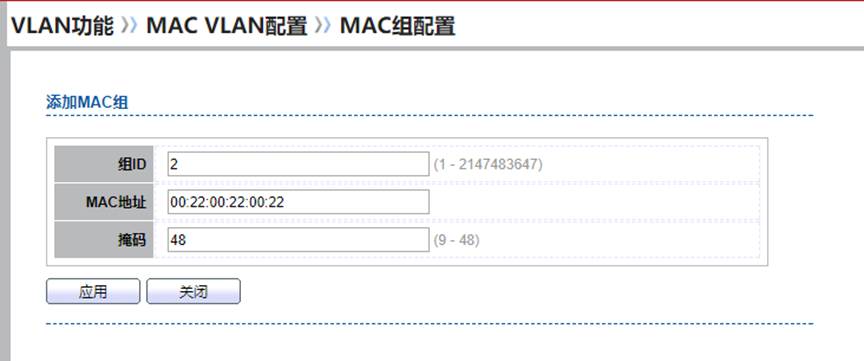

3. 在SwitchA上的接口使用默认配置，即所有接口以untagged方式加入VLAN1。配置PC1、PC2、PC3的MAC地址与VLAN10关联。单击导航树中的“VLAN功能 > MAC VLAN配置 > MAC组配置”菜单，进入MAC组配置界面，分别输入PC1（0022-0022-0022）、PC2（0033-0033-0033）、PC3（0044-0044-0044）的MAC地址，掩码为48位精确匹配，如下图所示：

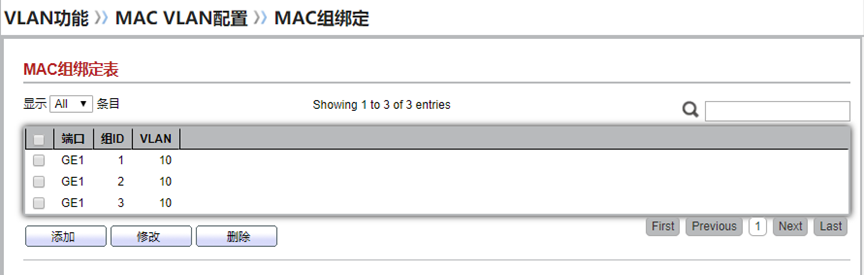

4. 单击导航树中的“VLAN功能 > MAC VLAN配置 > MAC组绑定”菜单，进入MAC组绑定界面，点击添加，选择端口(只能为Hybrid端口)，选择绑定MAC组ID，指定绑定VLANID，点击应用完成配置


5. 检查配置结果
   PC1、PC2、PC3可以访问公司网络，如换成其他外来人员的PC则不能访问。
