7.生成树协议

1.生成树协议
以太网交换网络中为了进行链路备份，提高网络可靠性，通常会使用冗余链路。但是使用冗余链路会在交换网络上产生环路，引发广播风暴以及MAC地址表不稳定等故障现象，从而导致用户通信质量较差，甚至通信中断。为解决交换网络中的环路问题，提出了生成树协议STP（Spanning Tree Protocol）。
与众多协议的发展过程一样，生成树协议也是随着网络的发展而不断更新的，从最初的IEEE 802.1D中定义的STP到IEEE 802.1W中定义的快速生成树协议RSTP（Rapid Spanning Tree Protocol），再到最新的IEEE 802.1S中定义的多生成树协议MSTP（Multiple Spanning Tree Protocol）。
生成树协议中，MSTP兼容RSTP、STP，RSTP兼容STP。三种生成树协议的比较如表所示。

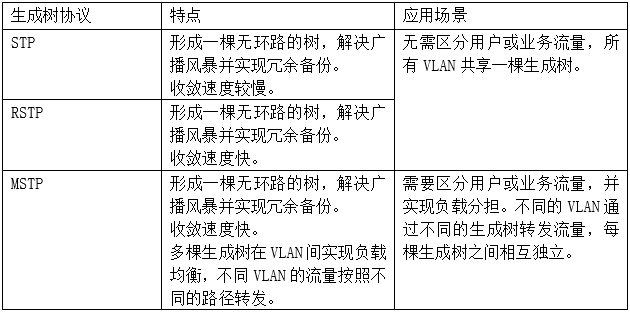

三种生成树协议的比较

在以太网交换网中部署生成树协议后，如果网络中出现环路，生成树协议通过拓扑计算，可实现：
 消除环路：通过阻塞冗余链路消除网络中可能存在的网络通信环路。
 链路备份：当前活动的路径发生故障时，激活冗余备份链路，恢复网络连通性。
1.功能设置
提供配置STP全局参数的功能，在一些特定的网络环境里，需要调整部分设备的STP参数，以便达到最佳的效果。
操作步骤：

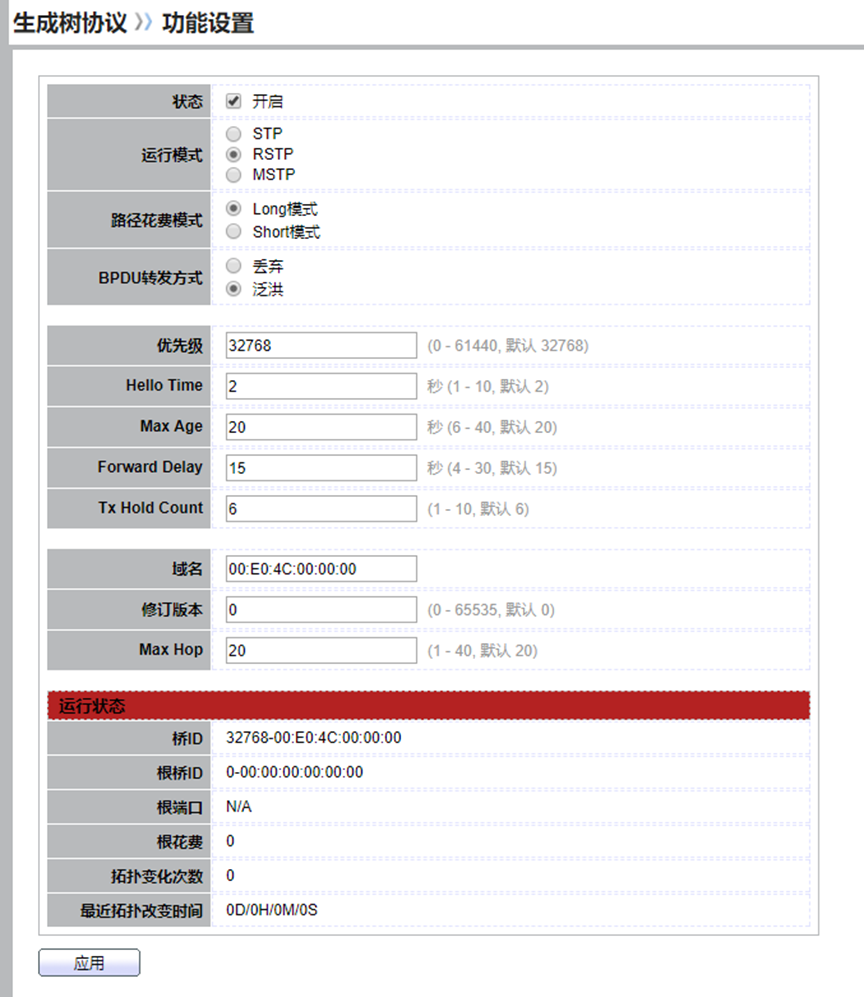

1.单击导航树中的“生成树协议 > 功能设置”菜单，进入生成树协议配置界面，如下图所示：

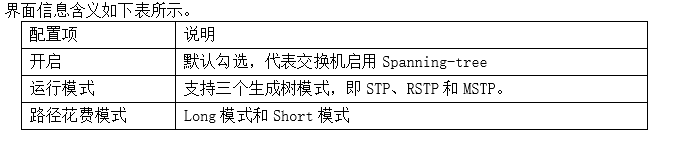

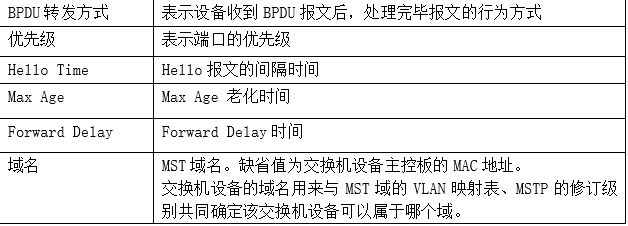

2.填写相应的配置项。
单击“应用”，完成配置
