端口配置

1.端口设置
在一些特定的网络环境里，需要调整部分交换机设备接口的STP参数，以便达到最佳的效果。

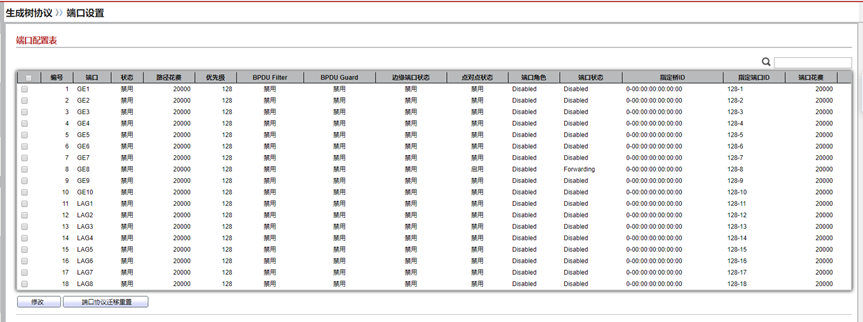

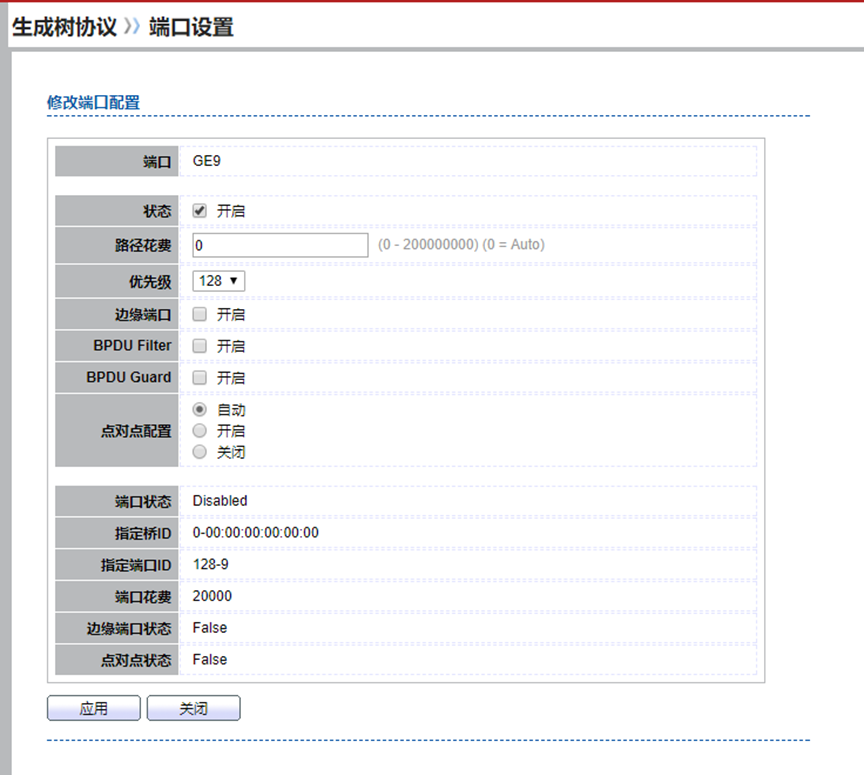

3.单击导航树中的“生成树协议 > 端口配置”菜单，进入端口配置界面，选中需要配置的端口后点击修改，进入详细修改界面，如下图所示：



4.填写相应的配置项。
5.单击“应用”，完成配置。

配置MSTP功能示例：

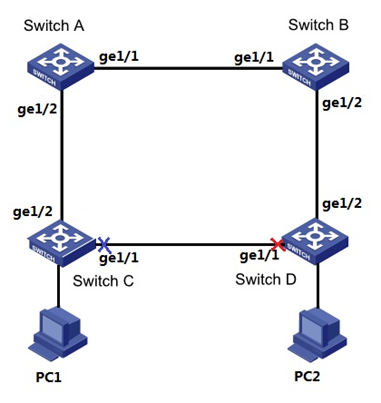

SwitchA、SwitchB、SwitchC和SwitchD都运行MSTP。为实现VLAN10和VLAN20的流量负载分担，MSTP引入了多实例。MSTP可设置VLAN映射表，把VLAN和生成树实例相关联，实例1映射VLAN10，实例2映射VLAN20。


操作步骤：

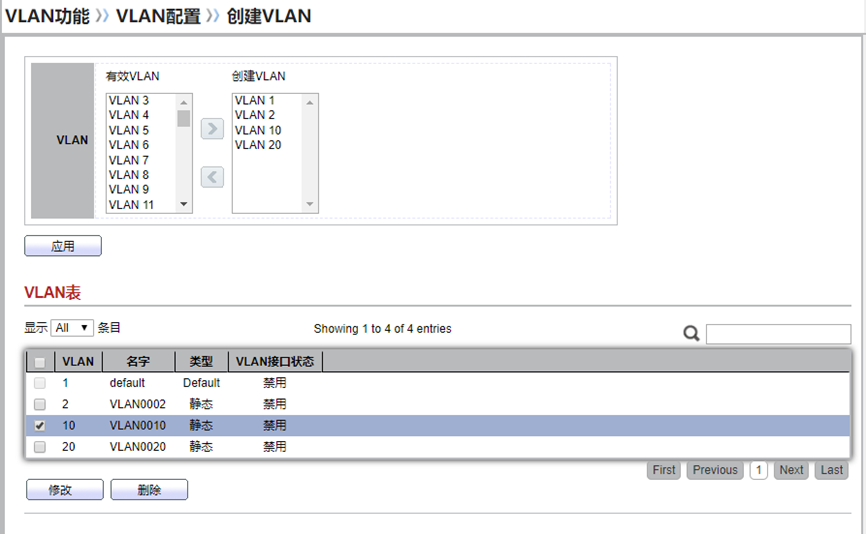

6.配置处于环网中的设备的二层转发功能，在交换设备SwitchA、SwitchB、SwitchC和SwitchD上创建VLAN10，vlan20。单击导航树中的“VLAN功能 > VLAN配置>创建VLAN”菜单，进入“创建VLAN”界面，填写相应配置，单击“应用”，完成配置，如下图所示。

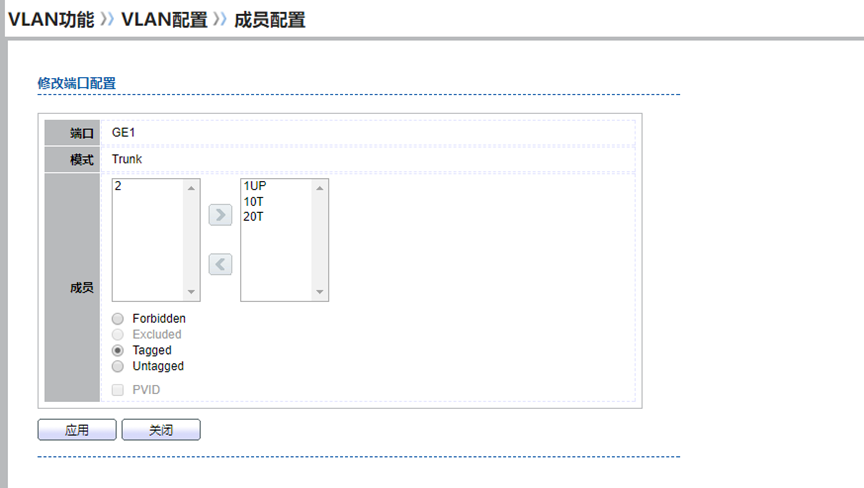

7.将交换设备上接入环路中的端口加入VLAN。单击导航树中的“VLAN功能 > VLAN配置 > 成员配置”菜单，进入“成员配置”界面，选择环端口，进入端口设置模式，分别将VLAN10,VLAN20移到右选框，属性为“Tagged”,单击“应用”，完成配置：

8.单击导航树中的“生成树协议 >功能设置”菜单，进入“功能设置”，填写相应配置，选择MSTP模式，界面如下图所示。

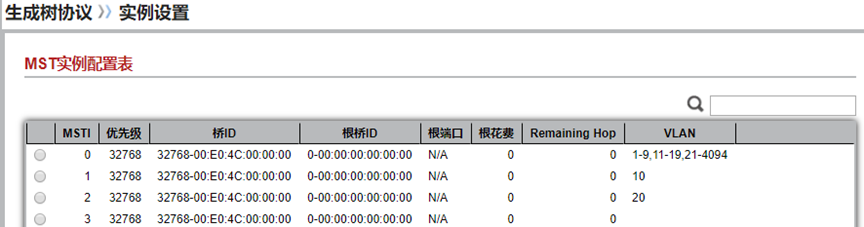

9.配置实例MSTI1和实例MSTI2的VLAN映射关系。单击导航树中的“生成树协议 >实例设置”菜单，进入“实例设置”，，填写相应参数，单击“添加”，界面如下图所示。

注意：
配置SwitchA时将MSTI1的优先级改为0，MSTI2的优先级改为4096。
配置SwitchB时将MSTI1的优先级改为4096，MSTI2的优先级改为0。配置方法与SwitchA一致，不在赘述。
优先级必须是4096的倍数

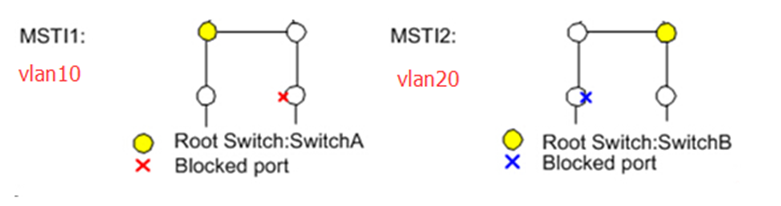

10.在域，配置MSTI1与MSTI2的根桥与备份根桥，配置SwitchB为MSTI2的根桥，配置SwitchB为MSTI1的备份根桥。操作步骤与5一样，不再赘述。
经过以上配置，将网络修剪成树状，达到消除环路的目的。
