实例设置

1.实例设置
通过MSTP把一个交换网络划分成多个域，每个域内形成多棵生成树，生成树之间彼此独立。每棵生成树叫做一个多生成树实例MSTI（Multiple Spanning Tree Instance），每个域叫做一个MST域（MST Region：Multiple Spanning Tree Region）。
说明：
所谓实例就是多个VLAN的一个集合。通过将多个VLAN捆绑到一个实例，可以节省通信开销和资源占用率。MSTP各个实例拓扑的计算相互独立，在这些实例上可以实现负载均衡。可以把多个相同拓扑结构的VLAN映射到一个实例里，这些VLAN在端口上的转发状态取决于端口在对应MSTP实例的状态。
简单地说，就是一个或多个VLAN到指定MST实例的映射。一次可分配一个或多个VLAN给一个生成树实例。

操作步骤：

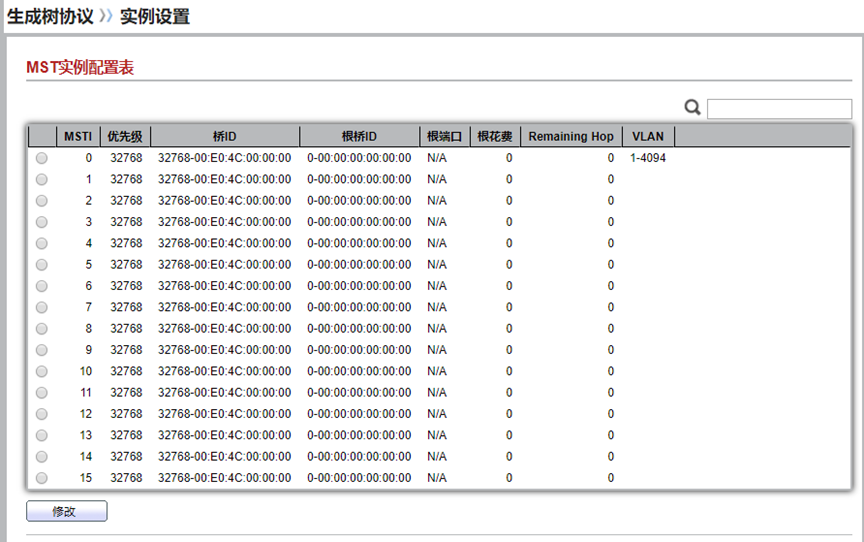

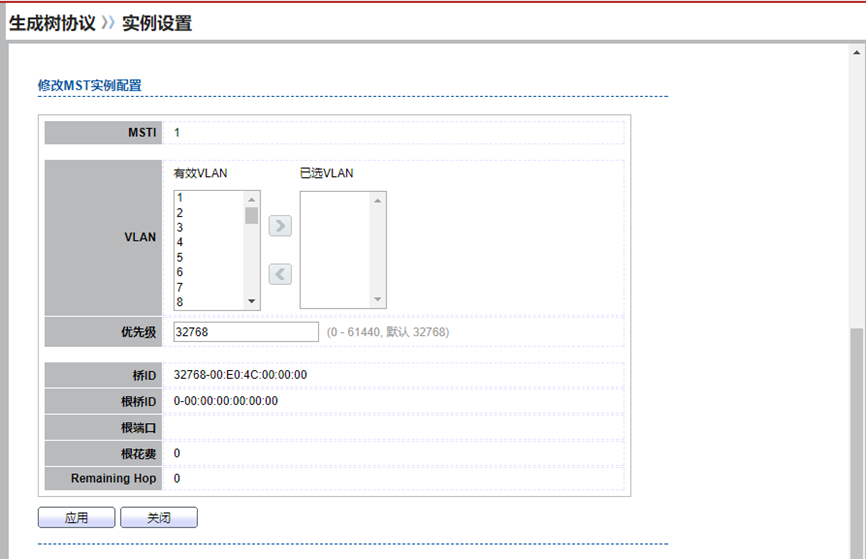

1.单击导航树中的“生成树协议 > 实例配置”菜单，进入实例配置页面，选择需要配置的多生成树实例，点击修改，进入修改界面，界面如下图所示。

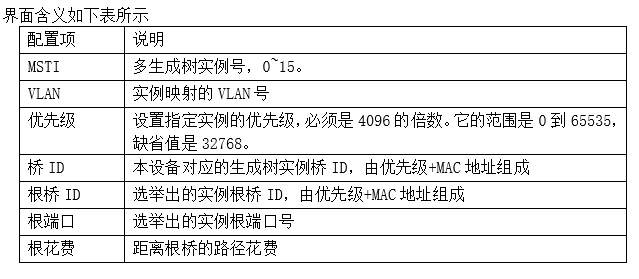

2.填写相应的配置项。

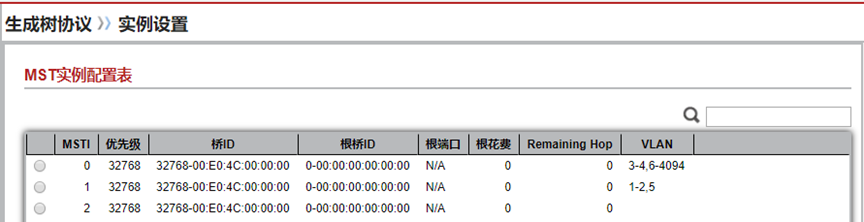

3.单击“应用”，完成配置，结果如下图所示。
