9.拓扑发现

1.LLDP
LLDP（Link Layer Discovery Protocol）是IEEE 802.1ab中定义的链路层发现协议。LLDP是一种标准的二层发现方式，可以将本端设备的管理地址、设备标识、接口标识等信息组织起来，并发布给自己的邻居设备，邻居设备收到这些信息后将其以标准的管理信息库MIB（Management Information Base）的形式保存起来，以供网络管理系统查询及判断链路的通信状况。

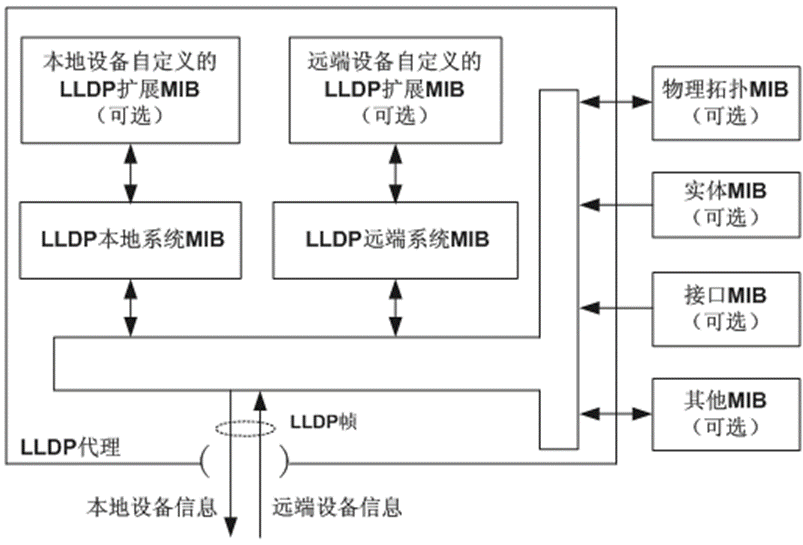

LLDP可以将本地设备的信息组织起来并发布给自己的远端设备，本地设备将收到的远端设备信息以标准MIB的形式保存起来。工作原理如下图所示。
LLDP原理框图

LLDP基本实现原理为：
 LLDP模块通过LLDP代理与设备上物理拓扑MIB、实体MIB、接口MIB以及其他类型MIB的交互，来更新自己的LLDP本地系统MIB，以及本地设备自定义的LLDP扩展MIB。
 将本地设备信息封装成LLDP帧发送给远端设备。
 接收远端设备发过来的LLDP帧，更新自己的LLDP远端系统MIB，以及远端设备自定义的LLDP扩展MIB。
 通过LLDP代理收发LLDP帧，设备就很清楚地知道远端设备的信息，包括连接的是远端设备的哪个接口、远端设备的MAC地址等信息。
 LLDP本地系统MIB用来保存本地设备信息。包括设备ID、接口ID、系统名称、系统描述、接口描述、网络管理地址等信息。
 LLDP远端系统MIB用来保存远端设备信息。包括设备ID、接口ID、系统名称、系统描述、接口描述、网络管理地址等信息。
LLDP-MED以LLDP为基础, 其它组织可以通过LLDP-MED对其进行扩展。从网络设备查明的信息，可以帮助进行故障分析 并允许管理系统准确地了解网络拓扑结构。

**2.功能设置
操作步骤：

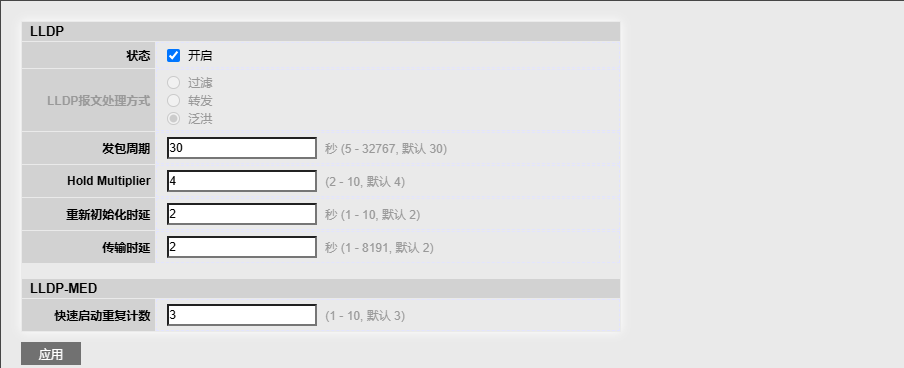

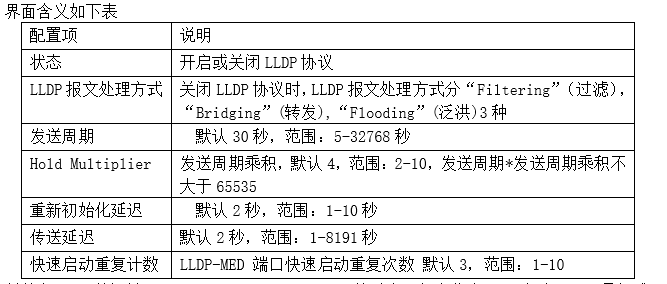

1.单击导航树中的“拓扑发现> LLDP > 功能配置”菜单，进入“功能配置”界面，如下图所示。


封装有LLDP数据单元LLDPDU（LLDP Data Unit）的以太网报文称为LLDP报文。TLV是组成LLDPDU的单元，每个TLV都代表一个信息。
2.填写相应的配置项。
3.单击“应用”，完成配置。

3.端口配置
操作步骤

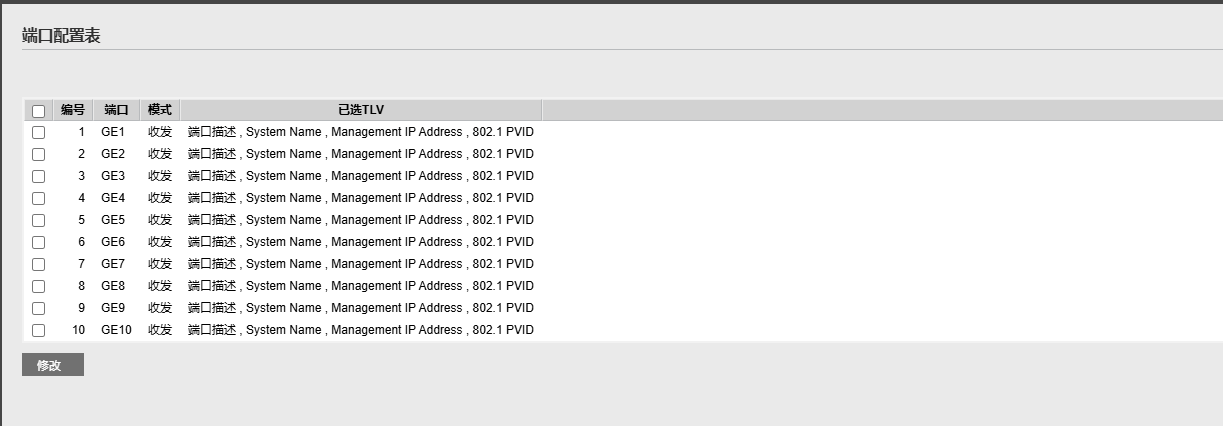

1.单击导航树中的“拓扑发现> LLDP > 端口配置”菜单，进入“端口配置”界面，如下图所示。


LLDP有以下四种工作模式。Transmit(只发) : 只发LLDP报文， Receive (只收) : 只收LLDP报文，Normal(收发)：既发送也接收LLDP报文。Disable(关闭)：既不发送也不接收LLDP报文。

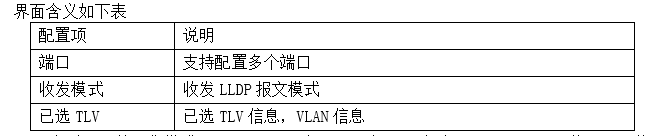

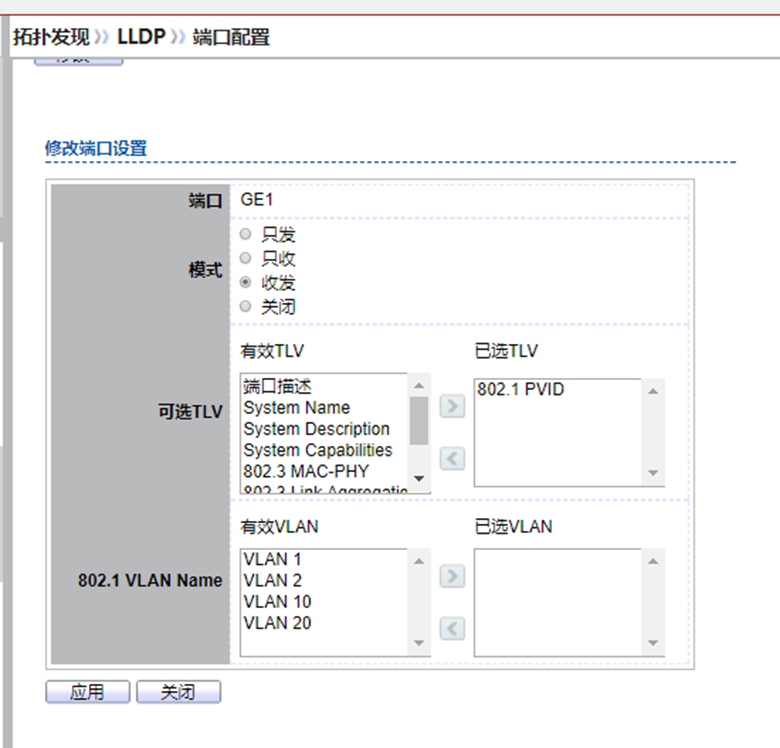

2.勾选相应端口点击“修改”进入修改端口设置页。单击“应用”完成配置，如下图所示。

4.MED网络策略配置
MED网络策略配置操作步骤

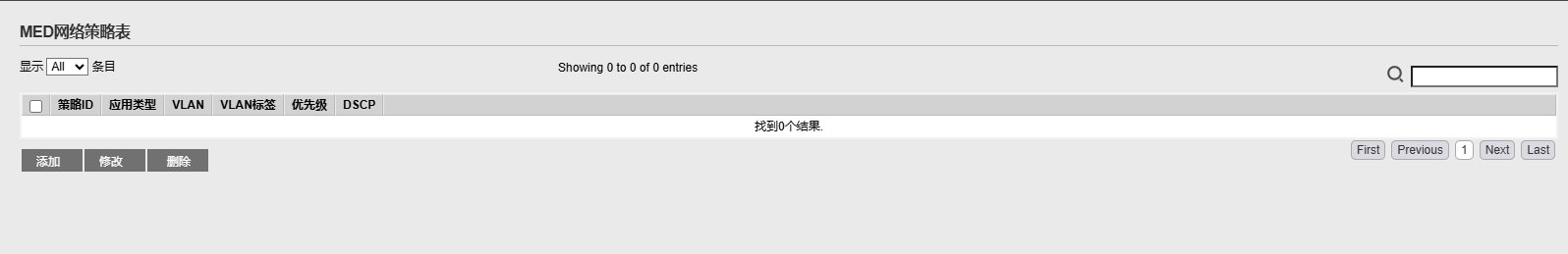

1.单击导航树中的“拓扑发现> LLDP >MED网络策略配置”菜单，进入“MED网络策略配置”界面，如下图所示

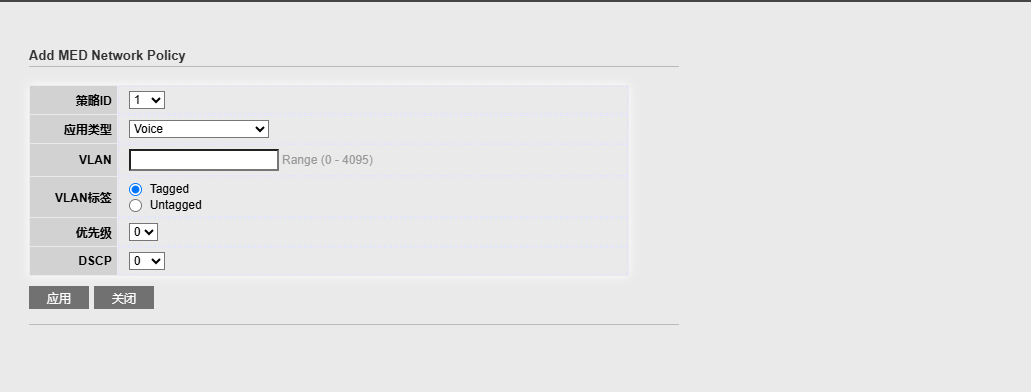

2.点击修改按钮，可对MED网络策略进行配置，如下图所示：

5.MED端口配置
MED端口配置操作步骤

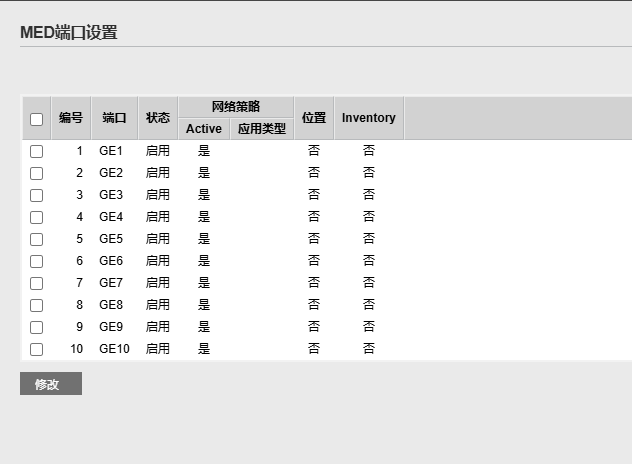

1.单击导航树中的“拓扑发现> LLDP >MED端口配置”菜单，进入“MED端口配置”界面，查看端口MED端口信息，如下图所示。

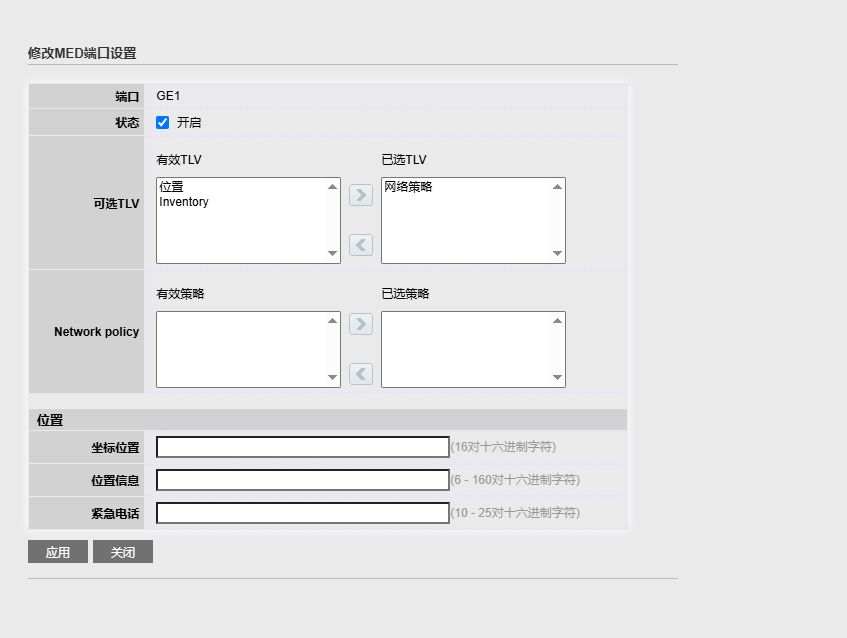

2.点击修改按钮，可对MED端口进行配置，配置MED状态、TLV、网络策略、位置信息，如下图所示：

6.报文预览
报文预览操作步骤

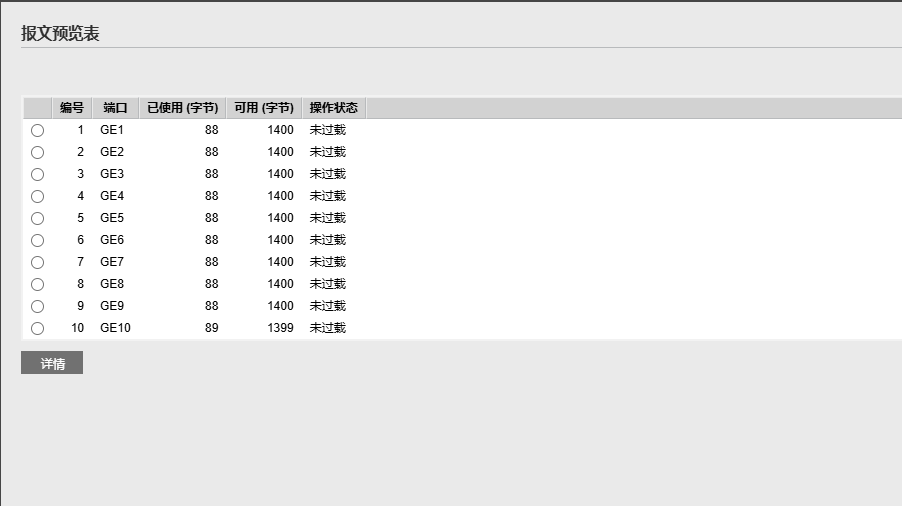

1.单击导航树中的“拓扑发现> LLDP >报文预览”菜单，进入“报文预览”界面，如下图所示。

7.本设备信息
本设备信息操作步骤

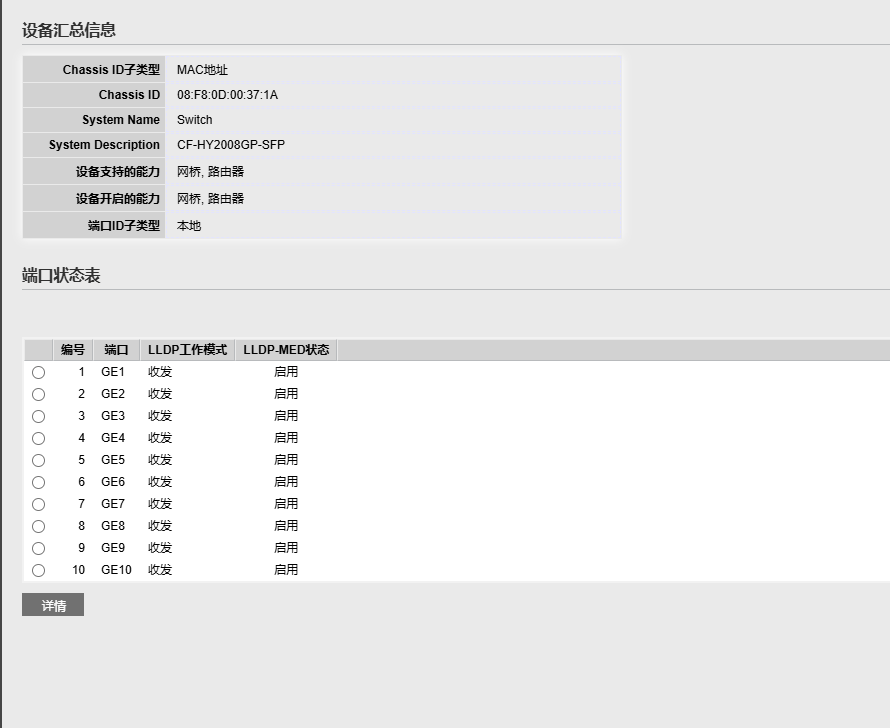

1.单击导航树中的“拓扑发现> LLDP >本设备信息”菜单，进入“本设备信息”界面，查看设备汇总信息和端口状态表，如下图所示。

8.邻居信息
LLDP邻居显示操作步骤

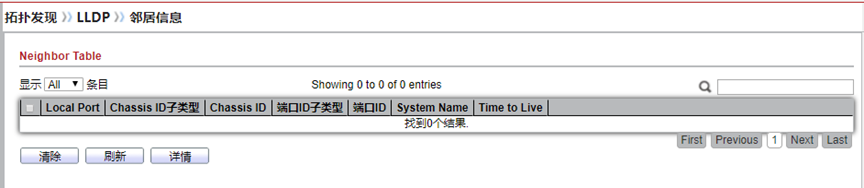

单击导航树中的“拓扑发现> LLDP >邻居信息”菜单，进入“LLDP邻居”界面，如下图所示

9.报文统计
报文统计操作步骤

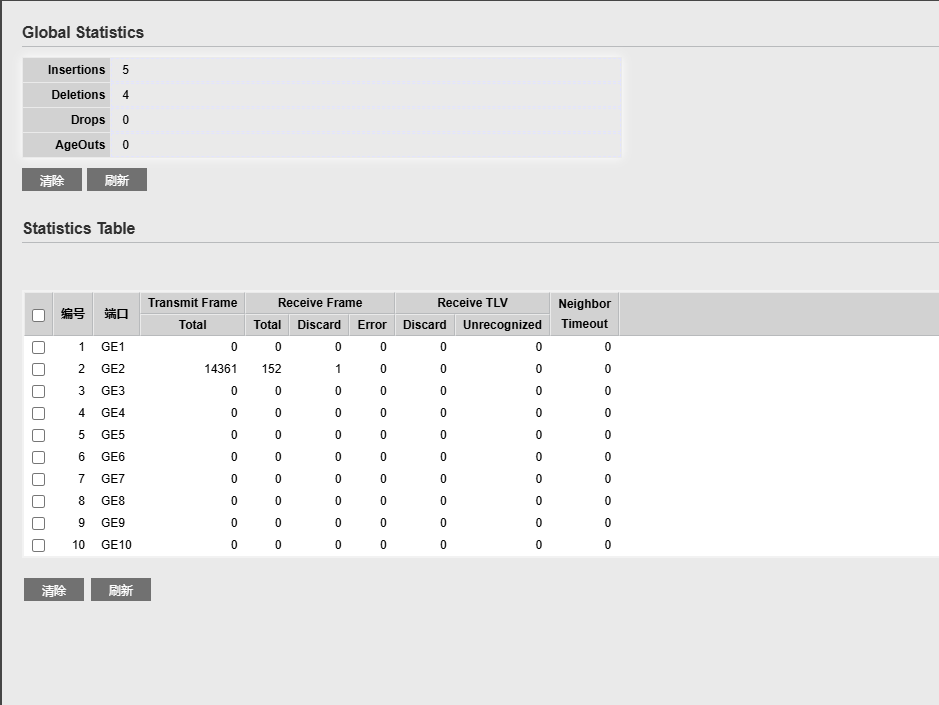

单击导航树中的“拓扑发现> LLDP >报文统计”菜单，进入“报文统计”界面，如下图所示。
