11.组播

1.功能配置
功能配置操作步骤

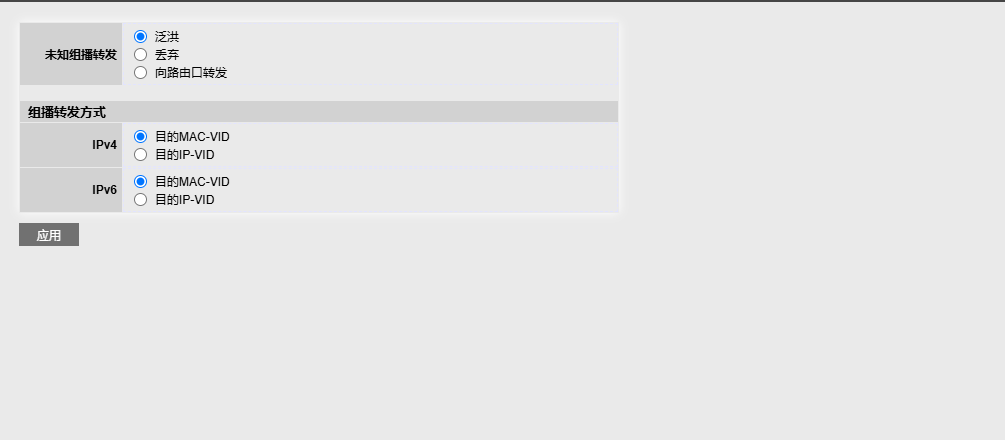

1.单击导航树中的“组播> 基本功能 >功能配置”菜单，进入“功能配置”界面，对位置组播转发策略和组播转发方式进行配置，如下图所示。

2.静态组播配置
基于以往的组播点播方式，当处于不同 VLAN 的用户点播同一个组播组时，数据在
组播路由器上会为每个包含接收者的 VLAN 进行复制和转发。 这样的组播点播方式，
浪费了大量的带宽。 在启动了 IGMP Snooping 功能后，通过配置组播 VLAN 的方式，将交换机的端口加入到组播 VLAN，使不同 VLAN 内的用户共用一个组播 VLAN 接收组播数据，组播流只在一个组播 VLAN 内进行传输，从而节省了带宽。而且由于组播 VLAN 与用户。VLAN 完全隔离，安全和带宽都得以保证。
操作步骤

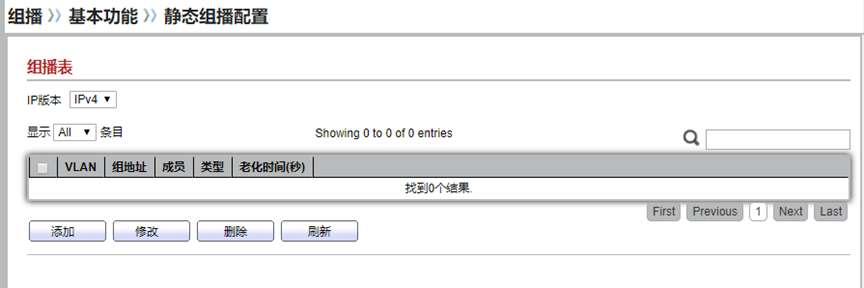

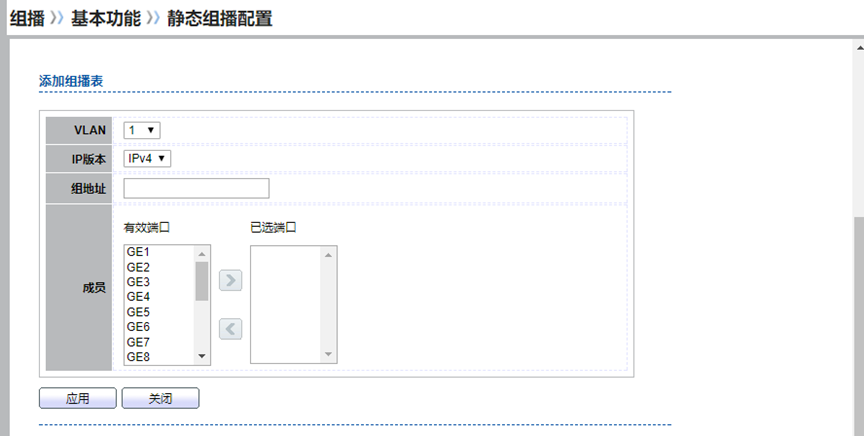

1.单击导航树中的“组播 > 基本功能 > 静态组播配置”菜单，进入静态组播配置界面，点击添加按钮新增静态组播项，点击修改按钮修改已经存在的静态组播项，界面如下图所示：

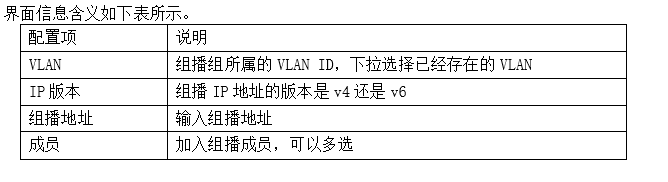

2.填写相应的配置项。

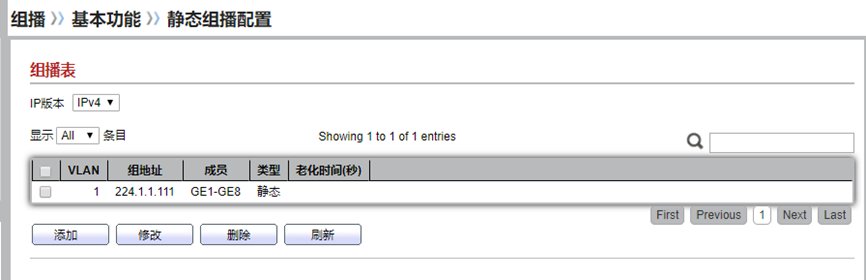

3.单击“应用”，完成配置，如下图。

3.路由端口配置
路由端口配置操作步骤

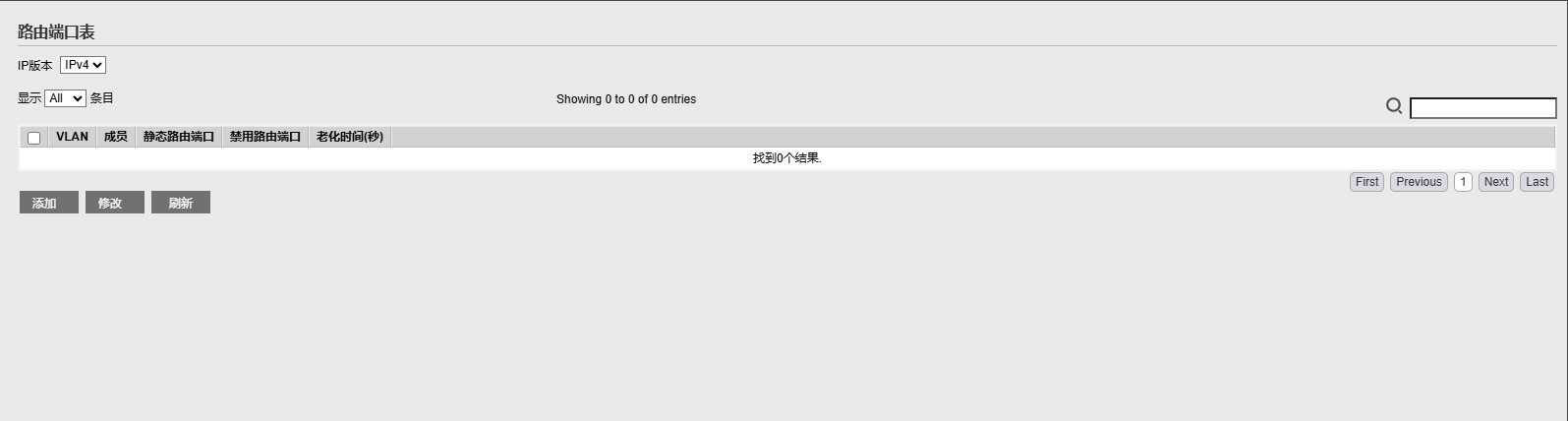

1.单击导航树中的“组播> 基本功能 >路由端口配置”菜单，进入“路由端口配置”界面，查看不由端口配置信息，如下图所示。

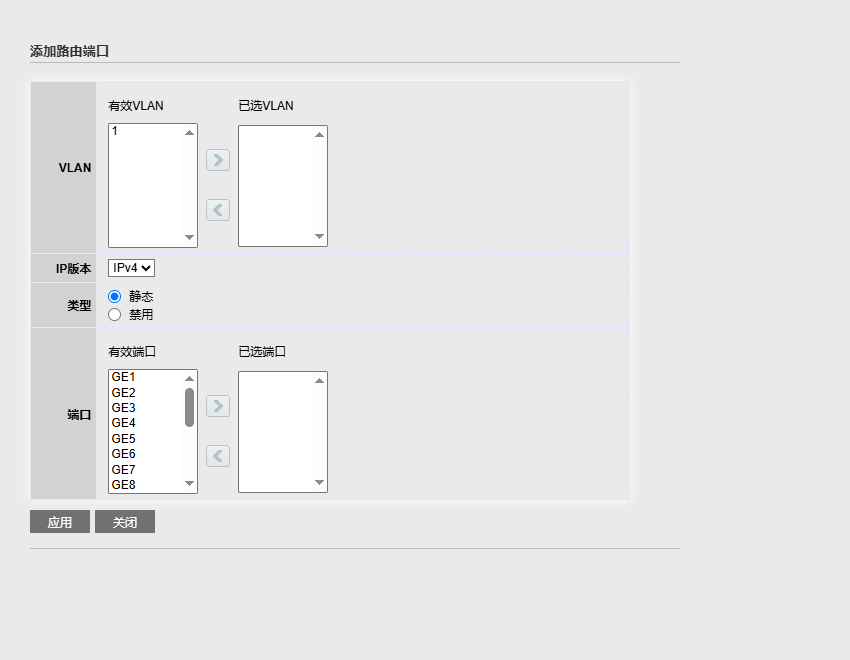

2.点击修改按钮，可对路由端口进行配置，对路由端口的VLAN、端口、类型、IP版本进行配置，如下图所示：

4.转发端口配置
转发端口配置操作步骤

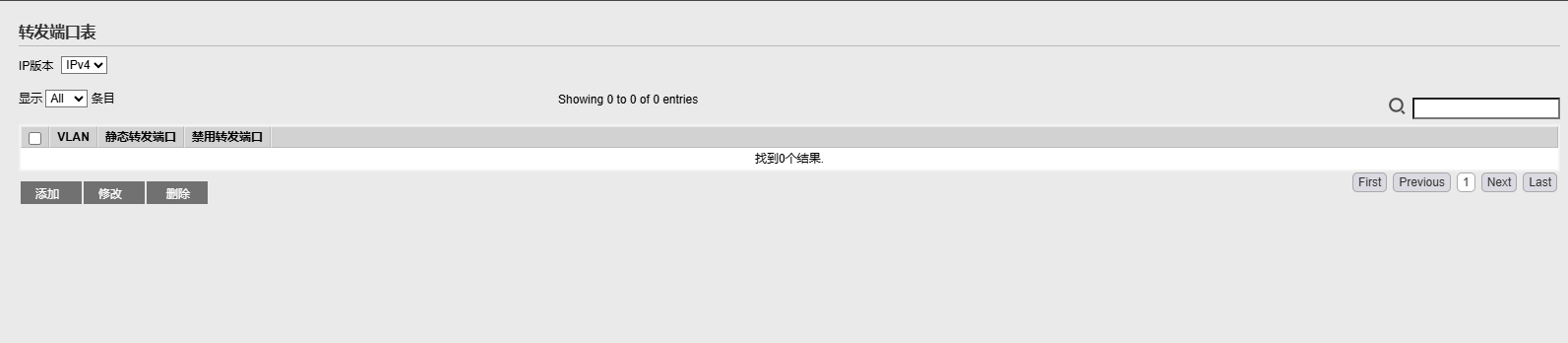

1.单击导航树中的“组播> 基本功能 >转发端口配置”菜单，进入“转发端口配置”界面，如下图所示。

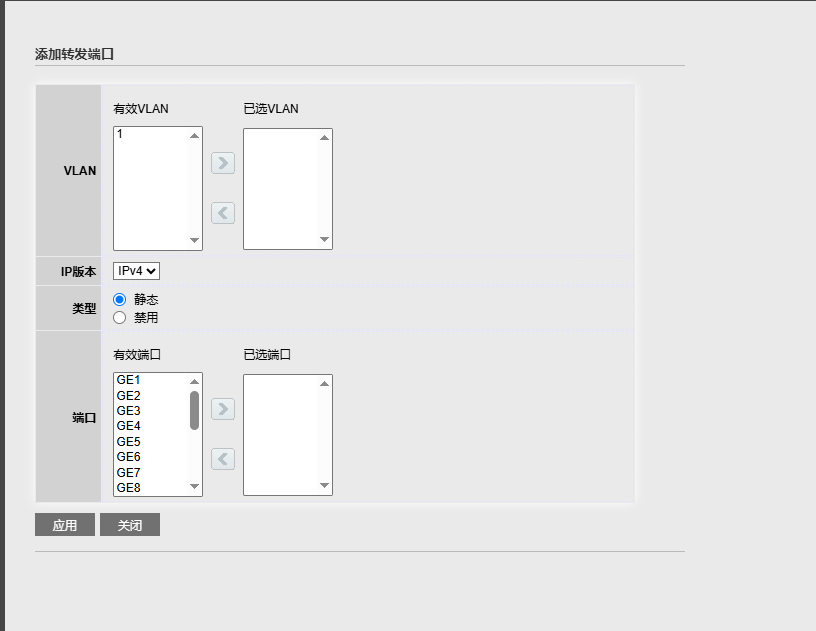

2.点击修改按钮，可对转发端口进行配置，对转发端口的VLAN、端口、类型、IP版本进行配置，如下图所示：

5.端口限制
端口限制操作步骤

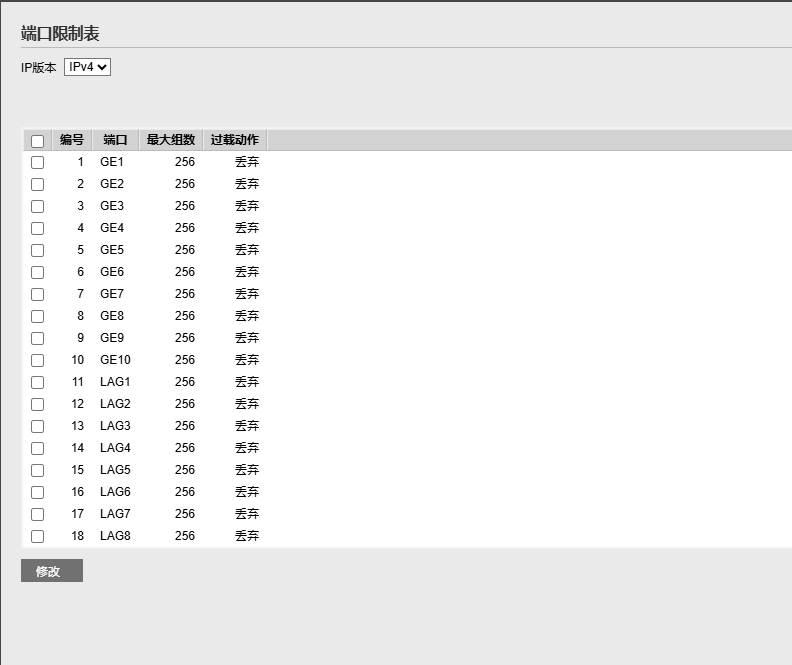

1.单击导航树中的“组播> 基本功能 >端口限制”菜单，进入“端口限制”界面，查看端口限制表，如下图所示。

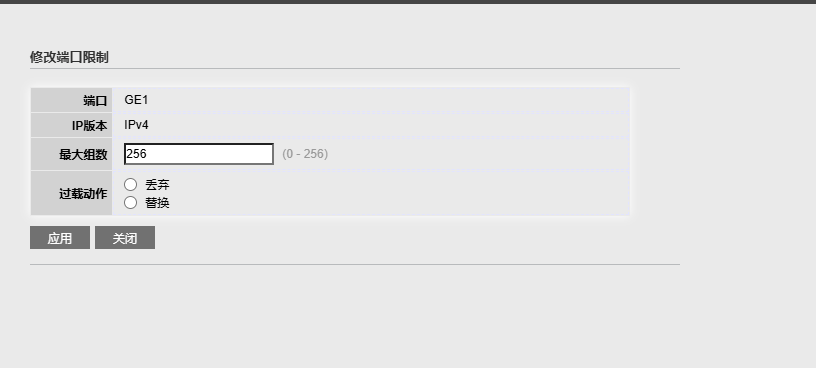

2.点击修改按钮，可对转发端口限制配置，对端口最大组数，限制动作进行配置，如下图所示：

6.过滤规则配置
过滤规则配置操作步骤

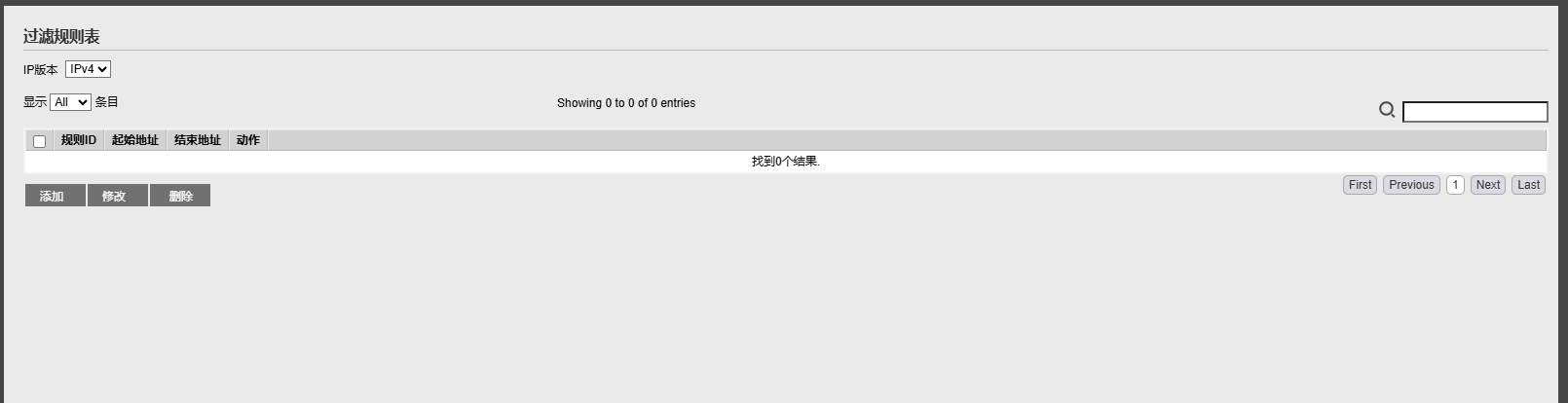

1.单击导航树中的“组播> 基本功能 >过滤规则配置”菜单，进入“过滤规则配置”界面，如下图所示。

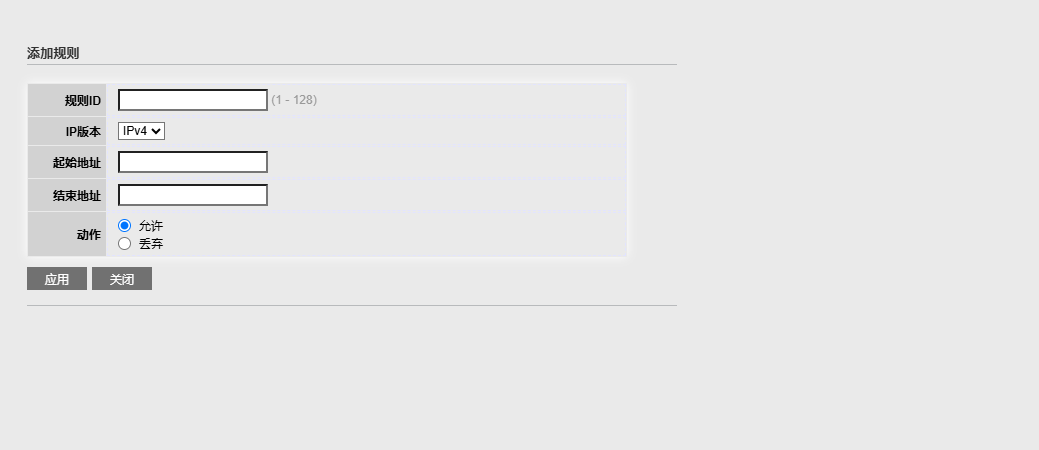

2.选择端口点击修改按钮，可对端口过滤规则进行配置，对端口IP版本、起始地址、结束地址、动作进行配置，如下图所示：

7.过滤规则绑定
过滤规则绑定操作步骤

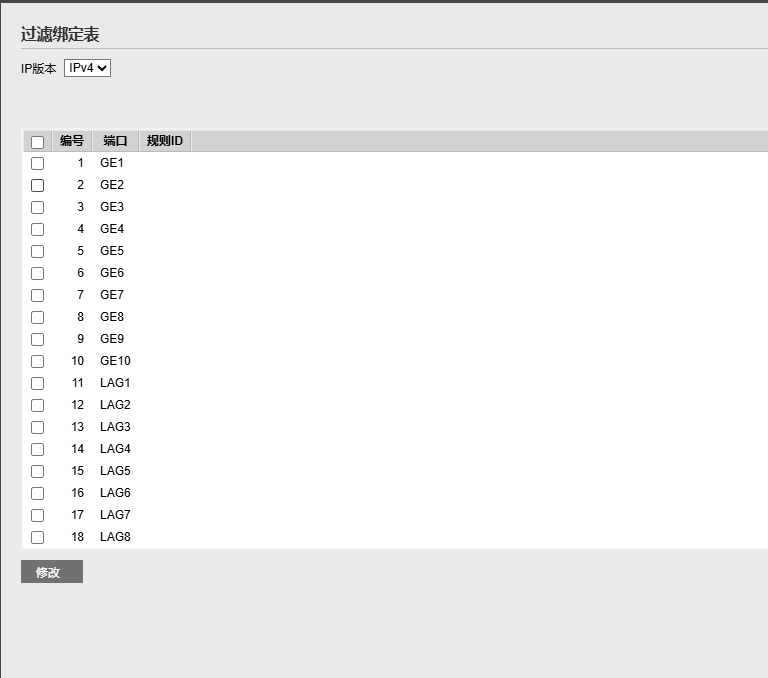

1.单击导航树中的“组播> 基本功能 >过滤规则绑定”菜单，进入“过滤规则绑定”界面，可查看过滤规则绑定表，如下图所示。

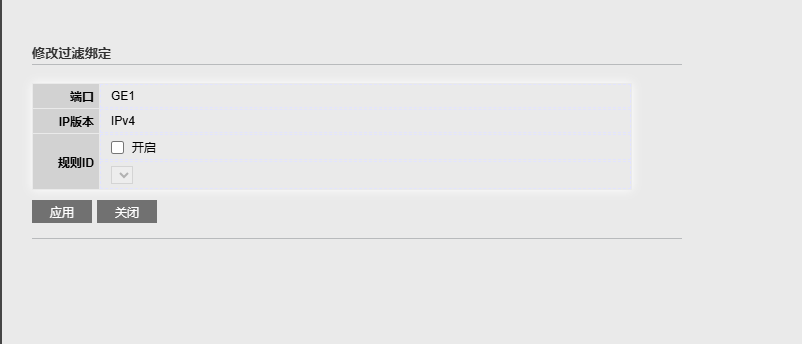

2.选择端口，点击修改按钮，选择规则ID值可对端口过滤规则进行绑定进行配置，进行配置，如下图所示：
